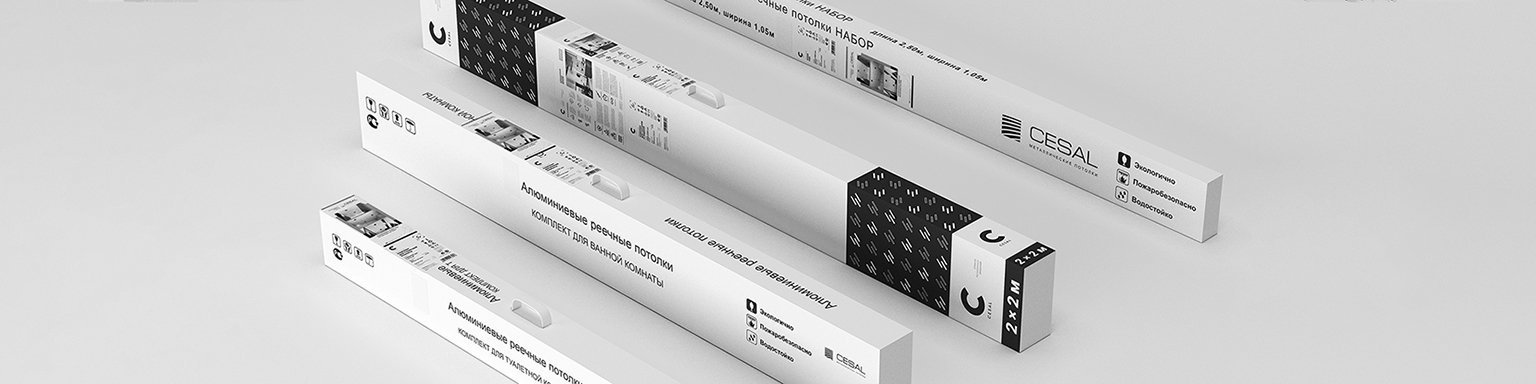

Готовые комплекты и универсальные наборы потолков DIY

Готовые комплекты и универсальные наборы потолков DIY Готовые комплекты и универсальные наборы потолков DIY Готовые комплекты реечного потолка Комплект для с/у и лоджий 2х2 м Комплект для с/у и лоджий 2х2 м Комплект для ванной комнаты 1,7х1,7 м Комплект для ванной комнаты 1,7х1,7 м Комплект для туалетной комнаты 1,35х0,9 м Комплект для туалетной комнаты 1,35х0,9 м Набор реек 3х1,05 м Набор реек 3х1,05 м Набор реек 2,5х1,05 м Набор реек 2,5х1,05 м Набор реек 2х1,05 м Набор реек 2х1,05 м Набор реек «Базис» 3х0,2 м Набор реек «Базис» 3х0,2 м Несущая направляющая S01 Набор вставок S25 Набор L-профилей для периметра П-профиль для периметра Набор кассет 300х300 мм Несущая направляющая S02 Набор L-профилей для периметра Набор грильято «Классик» 100х100х40 мм Набор грильято «Классик» 50х50х40 мм Набор L-профилей для периметра Угол 19х19 мм для периметра

Комплект для с/у и лоджий 2х2 м

Реечный потолок состоит из декоративных панелей в виде длинных и относительно узких модулей — реек. Необходимые детали конструкции упакованы в комплект для облицовки потолка в санузлах и на лоджиях, размер которых не превышает 2х2 м.

Упаковка

Клиент комфортно транспортирует покупку самостоятельно благодаря встроенной ручке, малому весу в 7,8 кг и габаритам 2073х215х105 мм. В каждой упаковке для удобства покупателя вложена инструкция по сборке реечного потолка.

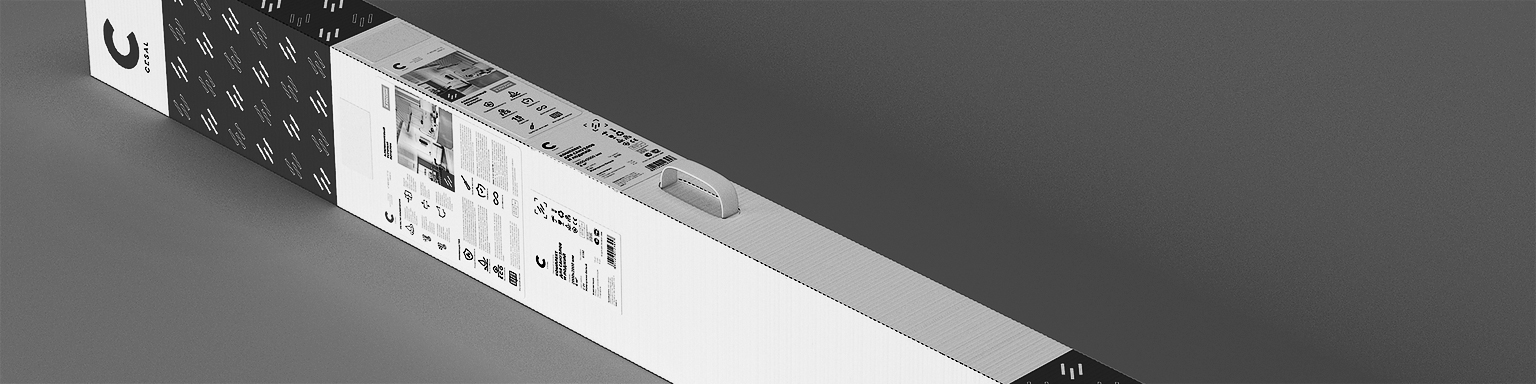

Упаковка комплекта 2х2 м

Комплектация

Наименование Размеры, мм Количество, шт.
Рейка S150 2000x150 14
Несущая направляющая S 01 2050 2
П-профиль 2000 4

Дополнительные элементы (докупаются отдельно)

Наименование Размеры, мм Количество, шт.
Подвес регулируемая высота 4

Элементы комплекта реечного потолка

Рейка S150

Декоративная панель из алюминия шириной 150.

Панель реечного потолка DIY CESAL

Несущая направляющая S01

Деталь из оцинкованной стали со специальными выступами (гребками) для крепления декоративных панелей. Образует каркас потолка. Другое название — стрингер.

Несущая направляющая S01 реечного потолка DIY CESAL

П-профиль

Специальный алюминиевый элемент для обрамления реечного потолка по периметру помещения. Фиксирует декоративные панели на одном уровне без перепада высоты потолка, так как расстояние между завальцованными кромками (завальцовка — загиб кромок листового металла с образованием закрытой или частично закрытой петли) равно высоте вставляемой рейки. Это маскирует обрезной край последней декоративной панели.

П-профиль для периметра реечного потолка DIY CESAL

Подвес

Крепеж регулируемой высоты для подвешивания несущей направляющей к черновому потолку. Необходим в случае невозможности крепления несущей направляющей непосредственно к черновому потолку, поэтому не включается в состав комплекта.

Подвес для потолка DIY CESAL

Конструкция реечного потолка

Конструкция реечного потолка DIY CESAL

Особенности

У декоративных панелей боковины специальной изогнутой формы в сечении, напоминающие букву S, поэтому такие потолки называются  реечными французского S-дизайна.

Особенности реечного потолка французского S-дизайна DIY CESAL

Декоративные панели фиксируются враспор между гребками несущей направляющей, формируя сплошной бесщелевой потолок в разнообразных комбинациях чередования панелей шириной 25, 100 и 150 мм.

Комбинирование реек разной ширины реечного потолка DIY CESAL

В сравнении с реечными потолками итальянского или немецкого H-дизайна, где для сплошного бесщелевого потолка обязательна раскладка (панель 85 + раскладка 15 мм = модуль 100 мм), потолок французского S-дизайна (панель 100 мм) более экономичен: выгода в стоимости составляет до 15%.

Где купить продукцию DIY?

isolux.ru
Закажите продукцию CESAL в любое время суток в интернет-магазине Isolux

Магазины Леруа Мерлен:

leroymerlin.ru/
Продукцию CESAL можно купить в ближайшем магазине Леруа Мерлен.
108 магазинов в 63 городах России. Найти магазин.

СатурнСтройМаркет:

msk.saturn.net
Продукцию CESAL можно купить в сети дискаунтеров для профессиональных строителей СатурнСтройМаркет
в Москве и Екатеринбурге.

Магазины отделочных материалов «Стройформат»:

www.sformat.ru
Продукцию CESAL можно купить в магазинах «Стройформат» в Самаре.

Влагостойкость Влагостойкость

Антикоррозионная стойкость металлических потолков, в сравнении с потолками из минеральной плиты, позволяет не только использовать их в помещениях с высокой влажностью, таких как кухни и санузлы, но и мыть согласно СанПиН 2.1.3.1375-03 (Санитарные правила и нормы) для медицинских учреждений.

Пожаробезопасность Пожаробезопасность

В отличие от натяжных потолков из ПВХ, потолков из гипсокартона или дерева, металлические потолки сертифицированы по классу НГ — конструкция металлического потолка не поддерживает горение, не деформируется при пожаре. Обеспечивают безопасную эвакуацию при пожаре без обрушения конструкций, поэтому рекомендованы для применения даже в детских учреждениях и общественных помещениях.

Экологичность Экологичность

В противовес потолкам из ПВХ, металлические потолки CESAL в процессе эксплуатации не выделяют вредных веществ, и в то же время, по сравнению с потолками из гипсокартона и тканевых натяжных, металлические потолки не впитывают и не накапливают в себе вредные вещества из окружающей среды.

Долговечность Долговечность

Даем 25 лет гарантии. Не экономим на толщине металла, не используем сырье вторичной переработки. Все элементы конструкции имеют правильную геометрию и не деформируются со временем, в сравнении с потолками из ПВХ и гипсокартона, что подтверждено регулярными испытаниями. Модульная система крепления панелей позволяет произвести демонтаж и монтаж элементов в любой части потолка.

Удобство монтажа Удобство монтажа

Модульность конструкции металлического потолка, по сравнению с натяжными потолками, минимизирует контроль геометрии, а его декоративные панели не требуют отделки, в отличие от потолков из гипсокартона.

Лучший выбор без компромиссов Лучший выбор без компромиссов

Рейтинг материалов для потолка наглядно демонстрирует бескомпромиссность выбора в пользу металла по всем ключевым критериям оценки.

Преимущества металлических потолков CESAL

Надежность Надежность

Декоративные элементы металлических потолков покрыты защитной пленкой с указанием направления монтажа. Продукция запаивается в термопленку, образуя жесткий брикет, а затем помещается в компактную, но износостойкую четырехклапанную упаковку. Это полностью исключает повреждение продукции.

Монтаж без подкроя Монтаж без подкроя

Модульность системы позволяет удобно монтировать без подкроя: вместо того, чтобы подрезать последнюю рейку, добираются рейки меньшего типоразмера.

Готовый комплект Готовый комплект

Комплект рассчитан на площадь типового помещения, а его упаковка содержит сразу все необходимые элементы конструкции в требуемом количестве. Подвес не включается в комплект, чтобы покупатель не переплачивал за него, если не требуется отступать от чернового потолка на значительное расстояние (10 см и более). Крепежные элементы приобретаются отдельно в зависимости от типа материала чернового потолка.

Ощутимая экономия Ощутимая экономия

В сравнении с реечными потолками итальянского или немецкого H-дизайна, где для сплошного бесщелевого потолка обязательна раскладка (панель 85 + раскладка 15 мм = модуль 100 мм), потолок французского S-дизайна (панель 100 мм) более экономичен: выгода в стоимости составляет до 15%.

Элементы системы реечного потолка DIY

Элементы системы реечного потолка DIY

Стандартный монтаж реечного потолка DIY

Стандартный монтаж реечного потолка DIY

Инструкция по сборке. Шаг 1: Разметка потолка

Отмечаем по периметру на нужном уровне место крепления П-профиля. Отмечаем на потолке точки крепления несущей направляющей. Расстояние между точками крепления (подвесами), не должно превышать 1,2 м.

Инструкция по сборке. Шаг 1: Разметка потолка

Шаг 2. Крепление П-профиля

П-профиль крепится по периметру к стене на саморезы на уровне планируемого потолка.

Шаг 2. Крепление П-профиля

Шаг 3. Выбор крепления

В зависимости от расстояния от чернового потолка до подвесного выбирается один из двух вариантов крепления несущей направляющей к потолку.

Шаг 3. Выбор крепления

Шаг 4. Установки несущих направляющих

Несущие направляющие должны быть установлены строго параллельно друг другу. По горизонтали они вырав­ниваются с помощью уровня и регулировочных пружин (в случае если применяется подвес с пружинами).

Шаг 4. Установки несущих направляющих

Шаг 5. Примыкание несущей направляющей к П-профилю

В местах стыковки П-профилей углы нижней полки П-профиля поджать пассатижами через мягкую прокладку, 1,5 см от края. В местах стыковки П-профиля с несущей направляющей верхнюю полку подрезать и отогнуть в

Шаг 5. Примыкание несущей направляющей к П-профилю

Шаг 6. Установка реек

Потолочная рейка крепится к несущей направляющей путем защелкивания ее в паз несущей направляющей.

Шаг 6. Установка реек

Шаг 7. Порядок установки реек

Монтаж потолочной рейки начинается с одного края. Потолочная рейка заводится по диагонали в два тор­цевых П-профиля, выравнивается и защелки­вается легким нажатием в посадочное место несущей направляющей.

Шаг 7. Порядок установки реек

Шаг 8. Расчет установки 2 последних реек

При монтаже последних двух потолочных реек, перед тем как их установить, необходимо замерить расстояние от стены до крайней установленной пото­лочной рейки. В случае, если это расстояние некратно ширине потолочной

Шаг 8. Расчет установки 2 последних реек

Шаг 9. Подрезка рейки

Произвести разметку линии гиба и линии резки по всей длине потолочной рейки. Расстояние от линии гиба до линии резки 14 мм. После того как вы все отметили, по линии гибки проводим ножом, но не отрезаем. Затем сильно проводим нескольк

Шаг 9. Подрезка рейки

Шаг 10. Удаление отреза рейки

Чтобы избежать коробления потолочной рейки, нужно разрезать ножни­цами на куски 30 см ту ее часть, которая будет отрезана, и, поочередно отгибая куски вверх-­вниз, отламывать их.

Шаг 10. Удаление отреза рейки

Шаг 11. Подгиб борта обрезной рейки

Подрезанный край потолочной рейки подгибаем внутрь по заранее отмеченной линии гибки. Это не­обходимо для того чтобы зафиксировать подрезанную рейку в П-профиле.

Шаг 11. Подгиб борта обрезной рейки

Шаг 12. Установка рейки с подрезом

Подрезанная потолочная рейка устанавливается подрезанной стороной к стене.

Шаг 12. Установка рейки с подрезом

Шаг 13. Установка последней целой рейки

В последнюю очередь устанавливается завершающая, потолочная рейка. Перед установ­кой потолочная рейка подрезается с торца на 14 мм (на глубину торцевого профиля). Далее один край потолочной рейки до упора заводится

Шаг 13. Установка последней целой рейки

Шаг 14. Врезка светильников

На потолочной рейке очерчивается окружность, в центре которой делается отверстие. После этого ножницами от центра к краям вырезаются сектора. Далее каждый сектор отгибается и отламывается.

Шаг 14. Врезка светильников

Размеры элементов системы реечного потолка DIY

Размеры элементов системы реечного потолка DIY

Комплект для ванной комнаты 1,7х1,7 м

Реечный потолок состоит из декоративных панелей в виде длинных и относительно узких модулей — реек. Необходимые детали конструкции упакованы в комплект для облицовки потолка типовых ванных комнат, размер которых не превышает 1,7х1,7 м.

Упаковка

Клиент комфортно транспортирует покупку самостоятельно благодаря встроенной ручке, малому весу в 6,7 кг и габаритам 1750х215х100 мм. В каждой упаковке для удобства покупателя вложена инструкция по сборке реечного потолка.

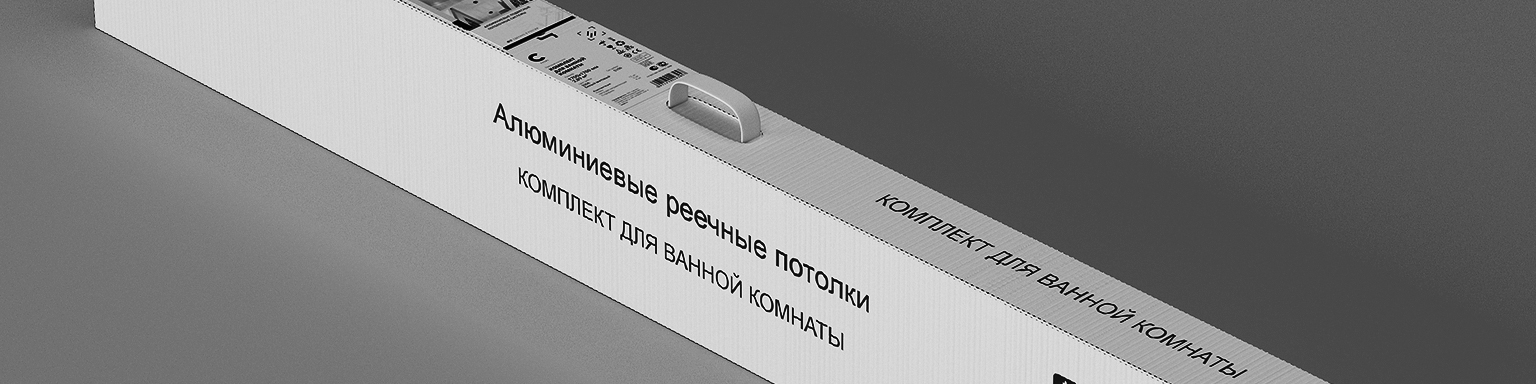

Упаковка комплекта 1,7х1,7 м

Комплектация (рейка S150)

Наименование Размеры, мм Количество, шт.
Рейка S150 1700x150 12
Несущая направляющая S 01 1730 2
П-профиль 1700 4

Комплектация (рейка S100 + вставка S25)

Наименование Размеры, мм Количество, шт.
Рейка S100
1700x100 14
Вставка S25
1700x25 13
Несущая направляющая S 01 1730 2
П-профиль 1700 4

Дополнительные элементы (докупаются отдельно)

Наименование Размеры, мм Количество, шт.
Подвес регулируемая высота 4

Элементы комплекта реечного потолка

Рейка S100 / S150

Декоративная панель из алюминия шириной 100 или 150 м.

Панель реечного потолка DIY CESAL

Несущая направляющая S01

Деталь из оцинкованной стали со специальными выступами (гребками) для крепления декоративных панелей. Образует каркас потолка. Другое название — стрингер.

Несущая направляющая S01 реечного потолка DIY CESAL

П-профиль

Специальный алюминиевый элемент для обрамления реечного потолка по периметру помещения. Фиксирует декоративные панели на одном уровне без перепада высоты потолка, так как расстояние между завальцованными кромками (завальцовка — загиб кромок листового металла с образованием закрытой или частично закрытой петли) равно высоте вставляемой рейки. Это маскирует обрезной край последней декоративной панели.

П-профиль для периметра реечного потолка DIY CESAL

Вставка S25

Декоративная панель из алюминия шириной 25 мм. Применяется для контрастных цветовых сочетаний с рейкой.

Вставка S25 для реечного потолка DIY CESAL

Подвес

Крепеж регулируемой высоты для подвешивания несущей направляющей к черновому потолку. Необходим в случае невозможности крепления несущей направляющей непосредственно к черновому потолку, поэтому не включается в состав комплекта.

Подвес для потолка DIY CESAL

Конструкция реечного потолка

Конструкция реечного потолка DIY CESAL

Особенности

У декоративных панелей боковины специальной изогнутой формы в сечении, напоминающие букву S, поэтому такие потолки называются  реечными французского S-дизайна.

Особенности реечного потолка французского S-дизайна DIY CESAL

Декоративные панели фиксируются враспор между гребками несущей направляющей, формируя сплошной бесщелевой потолок в разнообразных комбинациях чередования панелей шириной 25, 100 и 150 мм.

Комбинирование реек разной ширины реечного потолка DIY CESAL

В сравнении с реечными потолками итальянского или немецкого H-дизайна, где для сплошного бесщелевого потолка обязательна раскладка (панель 85 + раскладка 15 мм = модуль 100 мм), потолок французского S-дизайна (панель 100 мм) более экономичен: выгода в стоимости составляет до 15%.

Влагостойкость Влагостойкость

Антикоррозионная стойкость металлических потолков, в сравнении с потолками из минеральной плиты, позволяет не только использовать их в помещениях с высокой влажностью, таких как кухни и санузлы, но и мыть согласно СанПиН 2.1.3.1375-03 (Санитарные правила и нормы) для медицинских учреждений.

Пожаробезопасность Пожаробезопасность

В отличие от натяжных потолков из ПВХ, потолков из гипсокартона или дерева, металлические потолки сертифицированы по классу НГ — конструкция металлического потолка не поддерживает горение, не деформируется при пожаре. Обеспечивают безопасную эвакуацию при пожаре без обрушения конструкций, поэтому рекомендованы для применения даже в детских учреждениях и общественных помещениях.

Экологичность Экологичность

В противовес потолкам из ПВХ, металлические потолки CESAL в процессе эксплуатации не выделяют вредных веществ, и в то же время, по сравнению с потолками из гипсокартона и тканевых натяжных, металлические потолки не впитывают и не накапливают в себе вредные вещества из окружающей среды.

Долговечность Долговечность

Даем 25 лет гарантии. Не экономим на толщине металла, не используем сырье вторичной переработки. Все элементы конструкции имеют правильную геометрию и не деформируются со временем, в сравнении с потолками из ПВХ и гипсокартона, что подтверждено регулярными испытаниями. Модульная система крепления панелей позволяет произвести демонтаж и монтаж элементов в любой части потолка.

Удобство монтажа Удобство монтажа

Модульность конструкции металлического потолка, по сравнению с натяжными потолками, минимизирует контроль геометрии, а его декоративные панели не требуют отделки, в отличие от потолков из гипсокартона.

Лучший выбор без компромиссов Лучший выбор без компромиссов

Рейтинг материалов для потолка наглядно демонстрирует бескомпромиссность выбора в пользу металла по всем ключевым критериям оценки.

Преимущества металлических потолков CESAL

Надежность Надежность

Декоративные элементы металлических потолков покрыты защитной пленкой с указанием направления монтажа. Продукция запаивается в термопленку, образуя жесткий брикет, а затем помещается в компактную, но износостойкую четырехклапанную упаковку. Это полностью исключает повреждение продукции.

Монтаж без подкроя Монтаж без подкроя

Модульность системы позволяет удобно монтировать без подкроя: вместо того, чтобы подрезать последнюю рейку, добираются рейки меньшего типоразмера.

Готовый комплект Готовый комплект

Комплект рассчитан на площадь типового помещения, а его упаковка содержит сразу все необходимые элементы конструкции в требуемом количестве. Подвес не включается в комплект, чтобы покупатель не переплачивал за него, если не требуется отступать от чернового потолка на значительное расстояние (10 см и более). Крепежные элементы приобретаются отдельно в зависимости от типа материала чернового потолка.

Ощутимая экономия Ощутимая экономия

В сравнении с реечными потолками итальянского или немецкого H-дизайна, где для сплошного бесщелевого потолка обязательна раскладка (панель 85 + раскладка 15 мм = модуль 100 мм), потолок французского S-дизайна (панель 100 мм) более экономичен: выгода в стоимости составляет до 15%.

Элементы системы реечного потолка DIY

Элементы системы реечного потолка DIY

Стандартный монтаж реечного потолка DIY

Стандартный монтаж реечного потолка DIY

Инструкция по сборке. Шаг 1: Разметка потолка

Отмечаем по периметру на нужном уровне место крепления П-профиля. Отмечаем на потолке точки крепления несущей направляющей. Расстояние между точками крепления (подвесами), не должно превышать 1,2 м.

Инструкция по сборке. Шаг 1: Разметка потолка

Шаг 2. Крепление П-профиля

П-профиль крепится по периметру к стене на саморезы на уровне планируемого потолка.

Шаг 2. Крепление П-профиля

Шаг 3. Выбор крепления

В зависимости от расстояния от чернового потолка до подвесного выбирается один из двух вариантов крепления несущей направляющей к потолку.

Шаг 3. Выбор крепления

Шаг 4. Установки несущих направляющих

Несущие направляющие должны быть установлены строго параллельно друг другу. По горизонтали они вырав­ниваются с помощью уровня и регулировочных пружин (в случае если применяется подвес с пружинами).

Шаг 4. Установки несущих направляющих

Шаг 5. Примыкание несущей направляющей к П-профилю

В местах стыковки П-профилей углы нижней полки П-профиля поджать пассатижами через мягкую прокладку, 1,5 см от края. В местах стыковки П-профиля с несущей направляющей верхнюю полку подрезать и отогнуть в

Шаг 5. Примыкание несущей направляющей к П-профилю

Шаг 6. Установка реек

Потолочная рейка крепится к несущей направляющей путем защелкивания ее в паз несущей направляющей.

Шаг 6. Установка реек

Шаг 7. Порядок установки реек

Монтаж потолочной рейки начинается с одного края. Потолочная рейка заводится по диагонали в два тор­цевых П-профиля, выравнивается и защелки­вается легким нажатием в посадочное место несущей направляющей.

Шаг 7. Порядок установки реек

Шаг 8. Расчет установки 2 последних реек

При монтаже последних двух потолочных реек, перед тем как их установить, необходимо замерить расстояние от стены до крайней установленной пото­лочной рейки. В случае, если это расстояние некратно ширине потолочной

Шаг 8. Расчет установки 2 последних реек

Шаг 9. Подрезка рейки

Произвести разметку линии гиба и линии резки по всей длине потолочной рейки. Расстояние от линии гиба до линии резки 14 мм. После того как вы все отметили, по линии гибки проводим ножом, но не отрезаем. Затем сильно проводим нескольк

Шаг 9. Подрезка рейки

Шаг 10. Удаление отреза рейки

Чтобы избежать коробления потолочной рейки, нужно разрезать ножни­цами на куски 30 см ту ее часть, которая будет отрезана, и, поочередно отгибая куски вверх-­вниз, отламывать их.

Шаг 10. Удаление отреза рейки

Шаг 11. Подгиб борта обрезной рейки

Подрезанный край потолочной рейки подгибаем внутрь по заранее отмеченной линии гибки. Это не­обходимо для того чтобы зафиксировать подрезанную рейку в П-профиле.

Шаг 11. Подгиб борта обрезной рейки

Шаг 12. Установка рейки с подрезом

Подрезанная потолочная рейка устанавливается подрезанной стороной к стене.

Шаг 12. Установка рейки с подрезом

Шаг 13. Установка последней целой рейки

В последнюю очередь устанавливается завершающая, потолочная рейка. Перед установ­кой потолочная рейка подрезается с торца на 14 мм (на глубину торцевого профиля). Далее один край потолочной рейки до упора заводится

Шаг 13. Установка последней целой рейки

Шаг 14. Врезка светильников

На потолочной рейке очерчивается окружность, в центре которой делается отверстие. После этого ножницами от центра к краям вырезаются сектора. Далее каждый сектор отгибается и отламывается.

Шаг 14. Врезка светильников

Размеры элементов системы реечного потолка DIY

Размеры элементов системы реечного потолка DIY

Комплект для туалетной комнаты 1,35х0,9 м

Реечный потолок состоит из декоративных панелей в виде длинных и относительно узких модулей — реек. Необходимые детали конструкции упакованы в комплект для облицовки потолка типовых туалетных комнат, размер которых не превышает 1,35х0,9 м.

Упаковка

Клиент комфортно транспортирует покупку самостоятельно благодаря встроенной ручке, малому весу в 3,4 кг и габаритам 1380х150х100 мм. В каждой упаковке для удобства покупателя вложена инструкция по сборке реечного потолка.

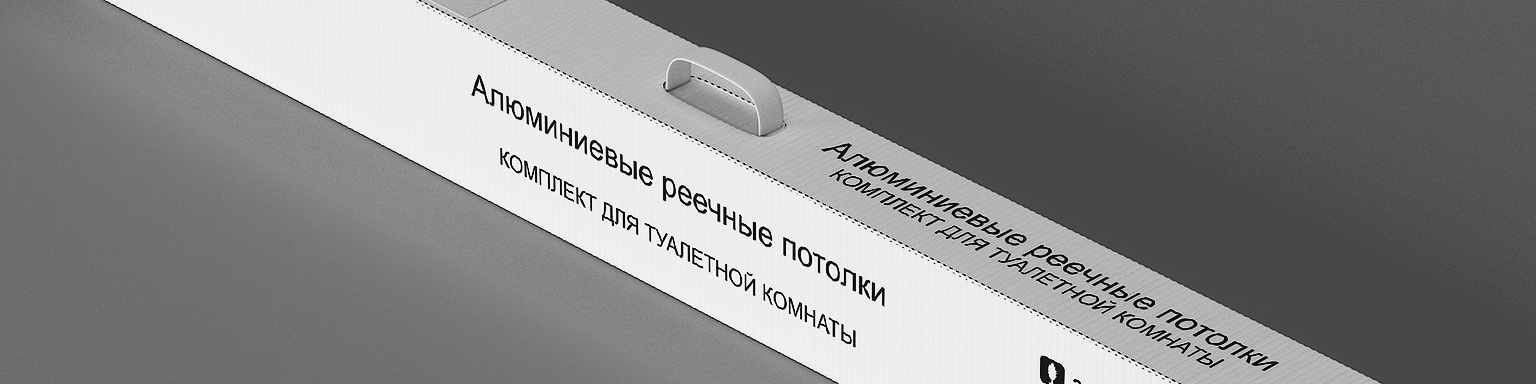

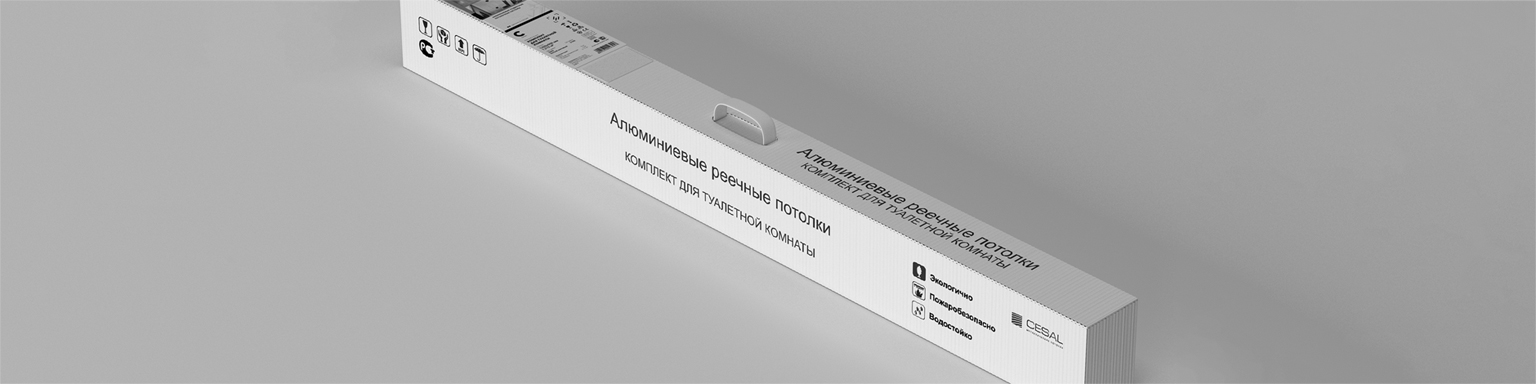

Упаковка комплекта для туалетной комнаты 1,35х0,9 м

Комплектация

Наименование Размеры, мм Количество, шт.
Рейка S100
1350x100 9
Несущая направляющая S 01 930 2
П-профиль 1350 / 900 2 / 2

Дополнительные элементы (докупаются отдельно)

Наименование Размеры, мм Количество, шт.
Подвес регулируемая высота 4

Элементы комплекта реечного потолка

Рейка S100

Декоративная панель из алюминия шириной 100.

Панель реечного потолка DIY CESAL

Несущая направляющая S01

Деталь из оцинкованной стали со специальными выступами (гребками) для крепления декоративных панелей. Образует каркас потолка. Другое название — стрингер.

Несущая направляющая S01 реечного потолка DIY CESAL

П-профиль

Специальный алюминиевый элемент для обрамления реечного потолка по периметру помещения. Фиксирует декоративные панели на одном уровне без перепада высоты потолка, так как расстояние между завальцованными кромками (завальцовка — загиб кромок листового металла с образованием закрытой или частично закрытой петли) равно высоте вставляемой рейки. Это маскирует обрезной край последней декоративной панели.

П-профиль для периметра реечного потолка DIY CESAL

Подвес

Крепеж регулируемой высоты для подвешивания несущей направляющей к черновому потолку. Необходим в случае невозможности крепления несущей направляющей непосредственно к черновому потолку, поэтому не включается в состав комплекта.

Подвес для потолка DIY CESAL

Конструкция реечного потолка

Конструкция реечного потолка DIY CESAL

Особенности

У декоративных панелей боковины специальной изогнутой формы в сечении, напоминающие букву S, поэтому такие потолки называются  реечными французского S-дизайна.

Особенности реечного потолка французского S-дизайна DIY CESAL

Декоративные панели фиксируются враспор между гребками несущей направляющей, формируя сплошной бесщелевой потолок в разнообразных комбинациях чередования панелей шириной 25, 100 и 150 мм.

Комбинирование реек разной ширины реечного потолка DIY CESAL

В сравнении с реечными потолками итальянского или немецкого H-дизайна, где для сплошного бесщелевого потолка обязательна раскладка (панель 85 + раскладка 15 мм = модуль 100 мм), потолок французского S-дизайна (панель 100 мм) более экономичен: выгода в стоимости составляет до 15%.

Влагостойкость Влагостойкость

Антикоррозионная стойкость металлических потолков, в сравнении с потолками из минеральной плиты, позволяет не только использовать их в помещениях с высокой влажностью, таких как кухни и санузлы, но и мыть согласно СанПиН 2.1.3.1375-03 (Санитарные правила и нормы) для медицинских учреждений.

Пожаробезопасность Пожаробезопасность

В отличие от натяжных потолков из ПВХ, потолков из гипсокартона или дерева, металлические потолки сертифицированы по классу НГ — конструкция металлического потолка не поддерживает горение, не деформируется при пожаре. Обеспечивают безопасную эвакуацию при пожаре без обрушения конструкций, поэтому рекомендованы для применения даже в детских учреждениях и общественных помещениях.

Экологичность Экологичность

В противовес потолкам из ПВХ, металлические потолки CESAL в процессе эксплуатации не выделяют вредных веществ, и в то же время, по сравнению с потолками из гипсокартона и тканевых натяжных, металлические потолки не впитывают и не накапливают в себе вредные вещества из окружающей среды.

Долговечность Долговечность

Даем 25 лет гарантии. Не экономим на толщине металла, не используем сырье вторичной переработки. Все элементы конструкции имеют правильную геометрию и не деформируются со временем, в сравнении с потолками из ПВХ и гипсокартона, что подтверждено регулярными испытаниями. Модульная система крепления панелей позволяет произвести демонтаж и монтаж элементов в любой части потолка.

Удобство монтажа Удобство монтажа

Модульность конструкции металлического потолка, по сравнению с натяжными потолками, минимизирует контроль геометрии, а его декоративные панели не требуют отделки, в отличие от потолков из гипсокартона.

Лучший выбор без компромиссов Лучший выбор без компромиссов

Рейтинг материалов для потолка наглядно демонстрирует бескомпромиссность выбора в пользу металла по всем ключевым критериям оценки.

Преимущества металлических потолков CESAL

Надежность Надежность

Декоративные элементы металлических потолков покрыты защитной пленкой с указанием направления монтажа. Продукция запаивается в термопленку, образуя жесткий брикет, а затем помещается в компактную, но износостойкую четырехклапанную упаковку. Это полностью исключает повреждение продукции.

Монтаж без подкроя Монтаж без подкроя

Модульность системы позволяет удобно монтировать без подкроя: вместо того, чтобы подрезать последнюю рейку, добираются рейки меньшего типоразмера.

Готовый комплект Готовый комплект

Комплект рассчитан на площадь типового помещения, а его упаковка содержит сразу все необходимые элементы конструкции в требуемом количестве. Подвес не включается в комплект, чтобы покупатель не переплачивал за него, если не требуется отступать от чернового потолка на значительное расстояние (10 см и более). Крепежные элементы приобретаются отдельно в зависимости от типа материала чернового потолка.

Ощутимая экономия Ощутимая экономия

В сравнении с реечными потолками итальянского или немецкого H-дизайна, где для сплошного бесщелевого потолка обязательна раскладка (панель 85 + раскладка 15 мм = модуль 100 мм), потолок французского S-дизайна (панель 100 мм) более экономичен: выгода в стоимости составляет до 15%.

Элементы системы реечного потолка DIY

Элементы системы реечного потолка DIY

Стандартный монтаж реечного потолка DIY

Стандартный монтаж реечного потолка DIY

Инструкция по сборке. Шаг 1: Разметка потолка

Отмечаем по периметру на нужном уровне место крепления П-профиля. Отмечаем на потолке точки крепления несущей направляющей. Расстояние между точками крепления (подвесами), не должно превышать 1,2 м.

Инструкция по сборке. Шаг 1: Разметка потолка

Шаг 2. Крепление П-профиля

П-профиль крепится по периметру к стене на саморезы на уровне планируемого потолка.

Шаг 2. Крепление П-профиля

Шаг 3. Выбор крепления

В зависимости от расстояния от чернового потолка до подвесного выбирается один из двух вариантов крепления несущей направляющей к потолку.

Шаг 3. Выбор крепления

Шаг 4. Установки несущих направляющих

Несущие направляющие должны быть установлены строго параллельно друг другу. По горизонтали они вырав­ниваются с помощью уровня и регулировочных пружин (в случае если применяется подвес с пружинами).

Шаг 4. Установки несущих направляющих

Шаг 5. Примыкание несущей направляющей к П-профилю

В местах стыковки П-профилей углы нижней полки П-профиля поджать пассатижами через мягкую прокладку, 1,5 см от края. В местах стыковки П-профиля с несущей направляющей верхнюю полку подрезать и отогнуть в

Шаг 5. Примыкание несущей направляющей к П-профилю

Шаг 6. Установка реек

Потолочная рейка крепится к несущей направляющей путем защелкивания ее в паз несущей направляющей.

Шаг 6. Установка реек

Шаг 7. Порядок установки реек

Монтаж потолочной рейки начинается с одного края. Потолочная рейка заводится по диагонали в два тор­цевых П-профиля, выравнивается и защелки­вается легким нажатием в посадочное место несущей направляющей.

Шаг 7. Порядок установки реек

Шаг 8. Расчет установки 2 последних реек

При монтаже последних двух потолочных реек, перед тем как их установить, необходимо замерить расстояние от стены до крайней установленной пото­лочной рейки. В случае, если это расстояние некратно ширине потолочной

Шаг 8. Расчет установки 2 последних реек

Шаг 9. Подрезка рейки

Произвести разметку линии гиба и линии резки по всей длине потолочной рейки. Расстояние от линии гиба до линии резки 14 мм. После того как вы все отметили, по линии гибки проводим ножом, но не отрезаем. Затем сильно проводим нескольк

Шаг 9. Подрезка рейки

Шаг 10. Удаление отреза рейки

Чтобы избежать коробления потолочной рейки, нужно разрезать ножни­цами на куски 30 см ту ее часть, которая будет отрезана, и, поочередно отгибая куски вверх-­вниз, отламывать их.

Шаг 10. Удаление отреза рейки

Шаг 11. Подгиб борта обрезной рейки

Подрезанный край потолочной рейки подгибаем внутрь по заранее отмеченной линии гибки. Это не­обходимо для того чтобы зафиксировать подрезанную рейку в П-профиле.

Шаг 11. Подгиб борта обрезной рейки

Шаг 12. Установка рейки с подрезом

Подрезанная потолочная рейка устанавливается подрезанной стороной к стене.

Шаг 12. Установка рейки с подрезом

Шаг 13. Установка последней целой рейки

В последнюю очередь устанавливается завершающая, потолочная рейка. Перед установ­кой потолочная рейка подрезается с торца на 14 мм (на глубину торцевого профиля). Далее один край потолочной рейки до упора заводится

Шаг 13. Установка последней целой рейки

Шаг 14. Врезка светильников

На потолочной рейке очерчивается окружность, в центре которой делается отверстие. После этого ножницами от центра к краям вырезаются сектора. Далее каждый сектор отгибается и отламывается.

Шаг 14. Врезка светильников

Размеры элементов системы реечного потолка DIY

Размеры элементов системы реечного потолка DIY

Набор реек 3х1,05 м

Реечный потолок состоит из декоративных панелей в виде длинных и относительно узких модулей — реек. Набор реек предназначен для облицовки потолка в помещениях нетиповых размеров и рассчитан на площадь 3,15 м². Приобретается кратно площади помещения по расчету.

Области применения реечных потолков

Области применения реечных потолков DIY CESAL

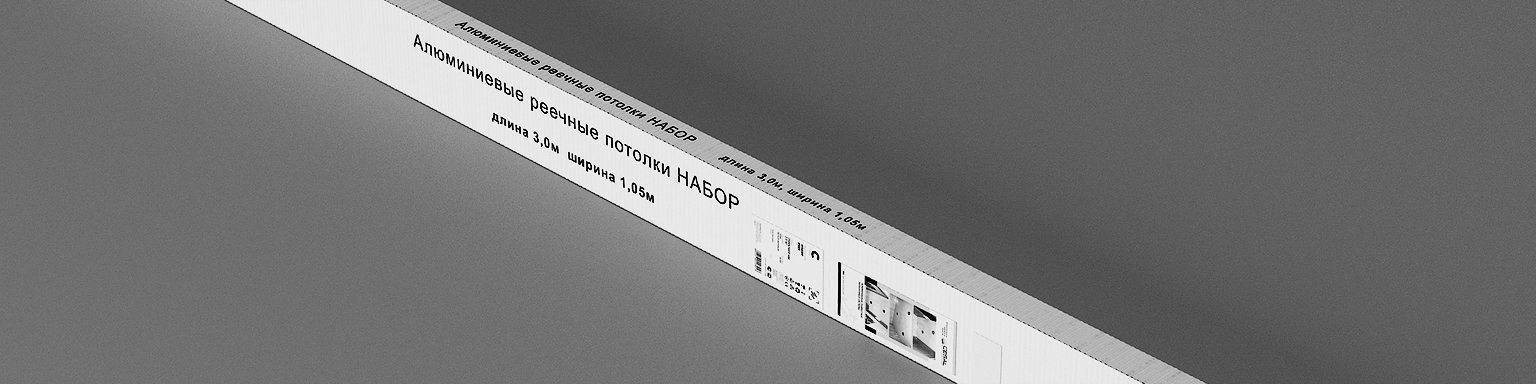

Упаковка

Клиент транспортирует покупку самостоятельно благодаря малому весу в 4,9 кг и габаритам 3020х160х60 мм. В каждой упаковке для удобства покупателя вложена инструкция по сборке реечного потолка.

Набор реек 3х1,05 м DIY упаковка CESAL

Комплектация

Наименование Размеры, мм Количество, шт.
Рейка S150 3000x150 7

Дополнительные элементы (докупаются отдельно)

Наименование Размеры, мм Количество, шт.
Несущая направляющая S01
3000 по расчету
П-профиль / L-профиль
3000 / 3000
по расчету
Вставка 3000х25 по расчету
Подвес регулируемая высота по расчету

Элементы реечного потолка

Рейка S100/S150

Декоративная панель из алюминия шириной 100 или 150 мм.

Панель реечного потолка DIY CESAL

Несущая направляющая S01

Деталь из оцинкованной стали со специальными выступами (гребками) для крепления декоративных панелей. Образует каркас потолка. Другое название — стрингер.

Несущая направляющая S01 реечного потолка DIY CESAL

П-профиль

Специальный алюминиевый элемент для обрамления реечного потолка по периметру помещения. Фиксирует декоративные панели на одном уровне без перепада высоты потолка, так как расстояние между завальцованными кромками (завальцовка — загиб кромок листового металла с образованием закрытой или частично закрытой петли) равно высоте вставляемой рейки. Это маскирует обрезной край последней декоративной панели.

П-профиль для периметра реечного потолка DIY CESAL

L-профиль

Универсальный алюминиевый элемент для обрамления металлического потолка по периметру помещения. Готовые монтажные отверстия позволяют крепить L-профиль без предварительной разметки. Капинос — загнутая кромка горизонтальной полки — маскирует обрезной край последней декоративной панели и придает потолку визуальный объем по периметру помещения. Отгибные лепестки прижимают декоративные панели к капиносу, фиксируя их на одном уровне без перепада высоты потолка.

L-профиль универсальный для периметра потолка DIY CESAL

Вставка S25

Декоративная панель из алюминия шириной 25 мм. Применяется для контрастных цветовых сочетаний с рейкой.

Вставка S25 для реечного потолка DIY CESAL

Подвес

Крепеж регулируемой высоты для подвешивания несущей направляющей к черновому потолку. Необходим в случае невозможности крепления несущей направляющей непосредственно к черновому потолку.

Подвес для потолка DIY CESAL

Конструкция реечного потолка

Конструкция реечного потолка DIY CESAL

Особенности

У декоративных панелей боковины специальной изогнутой формы в сечении, напоминающие букву S, поэтому такие потолки называются  реечными французского S-дизайна.

Особенности реечного потолка французского S-дизайна DIY CESAL

Декоративные панели фиксируются враспор между гребками несущей направляющей, формируя сплошной бесщелевой потолок в разнообразных комбинациях чередования панелей шириной 25, 100 и 150 мм.

Комбинирование реек разной ширины реечного потолка DIY CESAL

В сравнении с реечными потолками итальянского или немецкого H-дизайна, где для сплошного бесщелевого потолка обязательна раскладка (панель 85 + раскладка 15 мм = модуль 100 мм), потолок французского S-дизайна (панель 100 мм) более экономичен: выгода в стоимости составляет до 15%.

Планирование и расчет реечного потолка

Предварительные замеры

Предварительные замеры помещения лоя расчета количества наборов реечного потолка DIY CESAL

Выбор направления монтажа

Относительно плана помещения возможно горизонтальное, вертикальное или диагональное направление монтажа.

Рекомендации по выбору направления монтажа реечного потолка DIY CESAL

С учетом направления монтажа наметьте перпендикулярно декоративным панелям несущие направляющие на плане помещения. Шаг несущих направляющих не превышает 1200 мм, отступ от стен — 300 мм.

Расчет наборов реек

Наименование Расход на м², шт.
 Набор реек «Базис» 3х0,2 м 1,67
Набор реек 2х1,05 м
0,48
Набор реек 2,5х1,05 м 0,38
Набор реек 3х1,05 м 0,32

Расчет элементов конструкции

Наименование Расход на м², м.п.***
Рейка S100 (рейка 100 мм = модуль 100 мм) 10
Рейка S150 (рейка 150 мм = модуль 150 мм)
6,67
Рейка S150 (рейка 150 мм + раскладка 25 мм = модуль 175 мм) 5,71
Несущая направляющая S 01 1,2
П-профиль / L-профиль по периметру
Вставка S25 (рейка 150 мм + раскладка 25 мм = модуль 175 мм) 5,71
Подвес 0,83

*** Метр погонный. Определите расход в шт., разделив величину расхода в м.п. на длину изделия в метрах.

Запас на подрез

Для помещений сложной конфигурации — помещения с выступами, нишами, колоннами, треугольные или трапециевидные в плане — рекомендуем увеличить расчетное количество элементов конструкции на величину до 5% для запаса на подрез.

Влагостойкость Влагостойкость

Антикоррозионная стойкость металлических потолков, в сравнении с потолками из минеральной плиты, позволяет не только использовать их в помещениях с высокой влажностью, таких как кухни и санузлы, но и мыть согласно СанПиН 2.1.3.1375-03 (Санитарные правила и нормы) для медицинских учреждений.

Пожаробезопасность Пожаробезопасность

В отличие от натяжных потолков из ПВХ, потолков из гипсокартона или дерева, металлические потолки сертифицированы по классу НГ — конструкция металлического потолка не поддерживает горение, не деформируется при пожаре. Обеспечивают безопасную эвакуацию при пожаре без обрушения конструкций, поэтому рекомендованы для применения даже в детских учреждениях и общественных помещениях.

Экологичность Экологичность

В противовес потолкам из ПВХ, металлические потолки CESAL в процессе эксплуатации не выделяют вредных веществ, и в то же время, по сравнению с потолками из гипсокартона и тканевых натяжных, металлические потолки не впитывают и не накапливают в себе вредные вещества из окружающей среды.

Долговечность Долговечность

Даем 25 лет гарантии. Не экономим на толщине металла, не используем сырье вторичной переработки. Все элементы конструкции имеют правильную геометрию и не деформируются со временем, в сравнении с потолками из ПВХ и гипсокартона, что подтверждено регулярными испытаниями. Модульная система крепления панелей позволяет произвести демонтаж и монтаж элементов в любой части потолка.

Удобство монтажа Удобство монтажа

Модульность конструкции металлического потолка, по сравнению с натяжными потолками, минимизирует контроль геометрии, а его декоративные панели не требуют отделки, в отличие от потолков из гипсокартона.

Лучший выбор без компромиссов Лучший выбор без компромиссов

Рейтинг материалов для потолка наглядно демонстрирует бескомпромиссность выбора в пользу металла по всем ключевым критериям оценки.

Преимущества металлических потолков CESAL

Надежность Надежность

Декоративные элементы металлических потолков покрыты защитной пленкой с указанием направления монтажа. Продукция запаивается в термопленку, образуя жесткий брикет, а затем помещается в компактную, но износостойкую четырехклапанную упаковку. Это полностью исключает повреждение продукции.

Монтаж без подкроя Монтаж без подкроя

Модульность системы позволяет удобно монтировать без подкроя: вместо того, чтобы подрезать последнюю рейку, добираются рейки меньшего типоразмера.

Дизайн и комбинаторность Дизайн и комбинаторность

Модульность несущей направляющей позволяет комбинировать в любой последовательности 3 типоразмера реек (25, 100 и 150 мм) как сплошным полотном, так и с промежутками, кратными 25 мм. Цветовая палитра суммарно содержит более 10 вариантов цвета, включая вариант «под дерево», что значительно расширяет возможности для индивидуальных проектов за счет контрастных сочетаний.

Ощутимая экономия Ощутимая экономия

В сравнении с реечными потолками итальянского или немецкого H-дизайна, где для сплошного бесщелевого потолка обязательна раскладка (панель 85 + раскладка 15 мм = модуль 100 мм), потолок французского S-дизайна (панель 100 мм) более экономичен: выгода в стоимости составляет до 15%.

Универсальность Универсальность

Комплектация набора, размеры его элементов и комплектующих вставок S25, комбинируемых между собой, разработаны так, что позволяют рассчитать для любого помещения, в том числе нестандартного, необходимое кратное количество наборов с минимальным превышением нужной площади потолка. Это максимально выгодно для рачительного контроля расходов на ремонт.

Стандартный монтаж реечного потолка DIY

Стандартный монтаж реечного потолка DIY

Элементы системы реечного потолка DIY

Элементы системы реечного потолка DIY

Инструкция по сборке. Шаг 1: Разметка потолка

Отмечаем по периметру на нужном уровне место крепления П-профиля. Отмечаем на потолке точки крепления несущей направляющей. Расстояние между точками крепления (подвесами), не должно превышать 1,2 м.

Инструкция по сборке. Шаг 1: Разметка потолка

Шаг 2. Крепление П-профиля

П-профиль крепится по периметру к стене на саморезы на уровне планируемого потолка.

Шаг 2. Крепление П-профиля

Шаг 3. Выбор крепления

В зависимости от расстояния от чернового потолка до подвесного выбирается один из двух вариантов крепления несущей направляющей к потолку.

Шаг 3. Выбор крепления

Шаг 4. Установки несущих направляющих

Несущие направляющие должны быть установлены строго параллельно друг другу. По горизонтали они вырав­ниваются с помощью уровня и регулировочных пружин (в случае если применяется подвес с пружинами).

Шаг 4. Установки несущих направляющих

Шаг 5. Примыкание несущей направляющей к П-профилю

В местах стыковки П-профилей углы нижней полки П-профиля поджать пассатижами через мягкую прокладку, 1,5 см от края. В местах стыковки П-профиля с несущей направляющей верхнюю полку подрезать и отогнуть в

Шаг 5. Примыкание несущей направляющей к П-профилю

Шаг 6. Установка реек

Потолочная рейка крепится к несущей направляющей путем защелкивания ее в паз несущей направляющей.

Шаг 6. Установка реек

Шаг 7. Порядок установки реек

Монтаж потолочной рейки начинается с одного края. Потолочная рейка заводится по диагонали в два тор­цевых П-профиля, выравнивается и защелки­вается легким нажатием в посадочное место несущей направляющей.

Шаг 7. Порядок установки реек

Шаг 8. Расчет установки 2 последних реек

При монтаже последних двух потолочных реек, перед тем как их установить, необходимо замерить расстояние от стены до крайней установленной пото­лочной рейки. В случае, если это расстояние некратно ширине потолочной

Шаг 8. Расчет установки 2 последних реек

Шаг 9. Подрезка рейки

Произвести разметку линии гиба и линии резки по всей длине потолочной рейки. Расстояние от линии гиба до линии резки 14 мм. После того как вы все отметили, по линии гибки проводим ножом, но не отрезаем. Затем сильно проводим нескольк

Шаг 9. Подрезка рейки

Шаг 10. Удаление отреза рейки

Чтобы избежать коробления потолочной рейки, нужно разрезать ножни­цами на куски 30 см ту ее часть, которая будет отрезана, и, поочередно отгибая куски вверх-­вниз, отламывать их.

Шаг 10. Удаление отреза рейки

Шаг 11. Подгиб борта обрезной рейки

Подрезанный край потолочной рейки подгибаем внутрь по заранее отмеченной линии гибки. Это не­обходимо для того чтобы зафиксировать подрезанную рейку в П-профиле.

Шаг 11. Подгиб борта обрезной рейки

Шаг 12. Установка рейки с подрезом

Подрезанная потолочная рейка устанавливается подрезанной стороной к стене.

Шаг 12. Установка рейки с подрезом

Шаг 13. Установка последней целой рейки

В последнюю очередь устанавливается завершающая, потолочная рейка. Перед установ­кой потолочная рейка подрезается с торца на 14 мм (на глубину торцевого профиля). Далее один край потолочной рейки до упора заводится

Шаг 13. Установка последней целой рейки

Шаг 14. Врезка светильников

На потолочной рейке очерчивается окружность, в центре которой делается отверстие. После этого ножницами от центра к краям вырезаются сектора. Далее каждый сектор отгибается и отламывается.

Шаг 14. Врезка светильников

Размеры рейки S150

Размеры рейки S150

Набор реек 2,5х1,05 м

Реечный потолок состоит из декоративных панелей в виде длинных и относительно узких модулей — реек. Набор реек предназначен для облицовки потолка в помещениях нетиповых размеров и рассчитан на площадь 2,625 м². Приобретается кратно площади помещения по расчету.

Области применения реечных потолков

Области применения реечных потолков DIY CESAL

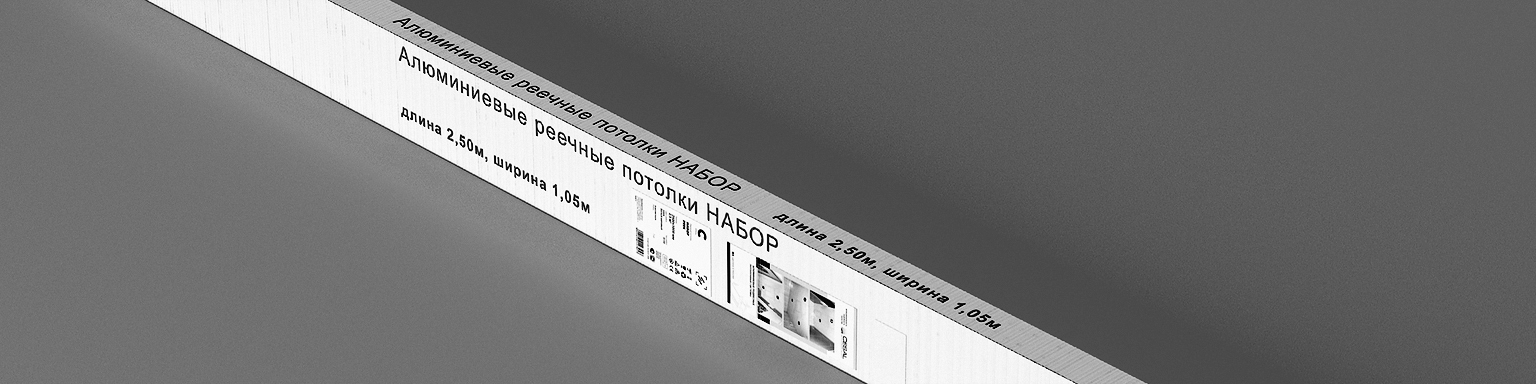

Упаковка

Клиент транспортирует покупку самостоятельно благодаря малому весу в 3,8 кг и габаритам 2520х160х60 мм. В каждой упаковке для удобства покупателя вложена инструкция по сборке реечного потолка.

Набор реек 2,5х1,05 м DIY упаковка CESAL

Комплектация

Наименование Размеры, мм Количество, шт.
Рейка S150 2500x150 7

Дополнительные элементы (докупаются отдельно)

Наименование Размеры, мм Количество, шт.
Несущая направляющая S01
3000 по расчету
П-профиль / L-профиль
3000 / 3000
по расчету
Вставка 3000х25 по расчету
Подвес регулируемая высота по расчету

Элементы реечного потолка

Рейка S100/S150

Декоративная панель из алюминия шириной 100 или 150 мм.

Панель реечного потолка DIY CESAL

Несущая направляющая S01

Деталь из оцинкованной стали со специальными выступами (гребками) для крепления декоративных панелей. Образует каркас потолка. Другое название — стрингер.

Несущая направляющая S01 реечного потолка DIY CESAL

П-профиль

Специальный алюминиевый элемент для обрамления реечного потолка по периметру помещения. Фиксирует декоративные панели на одном уровне без перепада высоты потолка, так как расстояние между завальцованными кромками (завальцовка — загиб кромок листового металла с образованием закрытой или частично закрытой петли) равно высоте вставляемой рейки. Это маскирует обрезной край последней декоративной панели.

П-профиль для периметра реечного потолка DIY CESAL

L-профиль

Универсальный алюминиевый элемент для обрамления металлического потолка по периметру помещения. Готовые монтажные отверстия позволяют крепить L-профиль без предварительной разметки. Капинос — загнутая кромка горизонтальной полки — маскирует обрезной край последней декоративной панели и придает потолку визуальный объем по периметру помещения. Отгибные лепестки прижимают декоративные панели к капиносу, фиксируя их на одном уровне без перепада высоты потолка.

L-профиль универсальный для периметра потолка DIY CESAL

Вставка S25

Декоративная панель из алюминия шириной 25 мм. Применяется для контрастных цветовых сочетаний с рейкой.

Вставка S25 для реечного потолка DIY CESAL

Подвес

Крепеж регулируемой высоты для подвешивания несущей направляющей к черновому потолку. Необходим в случае невозможности крепления несущей направляющей непосредственно к черновому потолку.

Подвес для потолка DIY CESAL

Конструкция реечного потолка

Конструкция реечного потолка DIY CESAL

Особенности

У декоративных панелей боковины специальной изогнутой формы в сечении, напоминающие букву S, поэтому такие потолки называются  реечными французского S-дизайна.

Особенности реечного потолка французского S-дизайна DIY CESAL

Декоративные панели фиксируются враспор между гребками несущей направляющей, формируя сплошной бесщелевой потолок в разнообразных комбинациях чередования панелей шириной 25, 100 и 150 мм.

Комбинирование реек разной ширины реечного потолка DIY CESAL

В сравнении с реечными потолками итальянского или немецкого H-дизайна, где для сплошного бесщелевого потолка обязательна раскладка (панель 85 + раскладка 15 мм = модуль 100 мм), потолок французского S-дизайна (панель 100 мм) более экономичен: выгода в стоимости составляет до 15%.

Планирование и расчет реечного потолка

Предварительные замеры

Предварительные замеры помещения лоя расчета количества наборов реечного потолка DIY CESAL

Выбор направления монтажа

Относительно плана помещения возможно горизонтальное, вертикальное или диагональное направление монтажа.

Рекомендации по выбору направления монтажа реечного потолка DIY CESAL

С учетом направления монтажа наметьте перпендикулярно декоративным панелям несущие направляющие на плане помещения. Шаг несущих направляющих не превышает 1200 мм, отступ от стен — 300 мм.

Расчет наборов реек

Наименование Расход на м², шт.
 Набор реек «Базис» 3х0,2 м 1,67
Набор реек 2х1,05 м
0,48
Набор реек 2,5х1,05 м 0,38
Набор реек 3х1,05 м 0,32

Расчет элементов конструкции

Наименование Расход на м², м.п.***
Рейка S100 (рейка 100 мм = модуль 100 мм) 10
Рейка S150 (рейка 150 мм = модуль 150 мм)
6,67
Рейка S150 (рейка 150 мм + раскладка 25 мм = модуль 175 мм) 5,71
Несущая направляющая S 01 1,2
П-профиль / L-профиль по периметру
Вставка S25 (рейка 150 мм + раскладка 25 мм = модуль 175 мм) 5,71
Подвес 0,83

*** Метр погонный. Определите расход в шт., разделив величину расхода в м.п. на длину изделия в метрах.

Запас на подрез

Для помещений сложной конфигурации — помещения с выступами, нишами, колоннами, треугольные или трапециевидные в плане — рекомендуем увеличить расчетное количество элементов конструкции на величину до 5% для запаса на подрез.

Влагостойкость Влагостойкость

Антикоррозионная стойкость металлических потолков, в сравнении с потолками из минеральной плиты, позволяет не только использовать их в помещениях с высокой влажностью, таких как кухни и санузлы, но и мыть согласно СанПиН 2.1.3.1375-03 (Санитарные правила и нормы) для медицинских учреждений.

Пожаробезопасность Пожаробезопасность

В отличие от натяжных потолков из ПВХ, потолков из гипсокартона или дерева, металлические потолки сертифицированы по классу НГ — конструкция металлического потолка не поддерживает горение, не деформируется при пожаре. Обеспечивают безопасную эвакуацию при пожаре без обрушения конструкций, поэтому рекомендованы для применения даже в детских учреждениях и общественных помещениях.

Экологичность Экологичность

В противовес потолкам из ПВХ, металлические потолки CESAL в процессе эксплуатации не выделяют вредных веществ, и в то же время, по сравнению с потолками из гипсокартона и тканевых натяжных, металлические потолки не впитывают и не накапливают в себе вредные вещества из окружающей среды.

Долговечность Долговечность

Даем 25 лет гарантии. Не экономим на толщине металла, не используем сырье вторичной переработки. Все элементы конструкции имеют правильную геометрию и не деформируются со временем, в сравнении с потолками из ПВХ и гипсокартона, что подтверждено регулярными испытаниями. Модульная система крепления панелей позволяет произвести демонтаж и монтаж элементов в любой части потолка.

Удобство монтажа Удобство монтажа

Модульность конструкции металлического потолка, по сравнению с натяжными потолками, минимизирует контроль геометрии, а его декоративные панели не требуют отделки, в отличие от потолков из гипсокартона.

Лучший выбор без компромиссов Лучший выбор без компромиссов

Рейтинг материалов для потолка наглядно демонстрирует бескомпромиссность выбора в пользу металла по всем ключевым критериям оценки.

Преимущества металлических потолков CESAL

Надежность Надежность

Декоративные элементы металлических потолков покрыты защитной пленкой с указанием направления монтажа. Продукция запаивается в термопленку, образуя жесткий брикет, а затем помещается в компактную, но износостойкую четырехклапанную упаковку. Это полностью исключает повреждение продукции.

Монтаж без подкроя Монтаж без подкроя

Модульность системы позволяет удобно монтировать без подкроя: вместо того, чтобы подрезать последнюю рейку, добираются рейки меньшего типоразмера.

Дизайн и комбинаторность Дизайн и комбинаторность

Модульность несущей направляющей позволяет комбинировать в любой последовательности 3 типоразмера реек (25, 100 и 150 мм) как сплошным полотном, так и с промежутками, кратными 25 мм. Цветовая палитра суммарно содержит более 10 вариантов цвета, включая вариант «под дерево», что значительно расширяет возможности для индивидуальных проектов за счет контрастных сочетаний.

Ощутимая экономия Ощутимая экономия

В сравнении с реечными потолками итальянского или немецкого H-дизайна, где для сплошного бесщелевого потолка обязательна раскладка (панель 85 + раскладка 15 мм = модуль 100 мм), потолок французского S-дизайна (панель 100 мм) более экономичен: выгода в стоимости составляет до 15%.

Универсальность Универсальность

Комплектация набора, размеры его элементов и комплектующих вставок S25, комбинируемых между собой, разработаны так, что позволяют рассчитать для любого помещения, в том числе нестандартного, необходимое кратное количество наборов с минимальным превышением нужной площади потолка. Это максимально выгодно для рачительного контроля расходов на ремонт.

Элементы системы реечного потолка DIY

Элементы системы реечного потолка DIY

Стандартный монтаж реечного потолка DIY

Стандартный монтаж реечного потолка DIY

Инструкция по сборке. Шаг 1: Разметка потолка

Отмечаем по периметру на нужном уровне место крепления П-профиля. Отмечаем на потолке точки крепления несущей направляющей. Расстояние между точками крепления (подвесами), не должно превышать 1,2 м.

Инструкция по сборке. Шаг 1: Разметка потолка

Шаг 2. Крепление П-профиля

П-профиль крепится по периметру к стене на саморезы на уровне планируемого потолка.

Шаг 2. Крепление П-профиля

Шаг 3. Выбор крепления

В зависимости от расстояния от чернового потолка до подвесного выбирается один из двух вариантов крепления несущей направляющей к потолку.

Шаг 3. Выбор крепления

Шаг 4. Установки несущих направляющих

Несущие направляющие должны быть установлены строго параллельно друг другу. По горизонтали они вырав­ниваются с помощью уровня и регулировочных пружин (в случае если применяется подвес с пружинами).

Шаг 4. Установки несущих направляющих

Шаг 5. Примыкание несущей направляющей к П-профилю

В местах стыковки П-профилей углы нижней полки П-профиля поджать пассатижами через мягкую прокладку, 1,5 см от края. В местах стыковки П-профиля с несущей направляющей верхнюю полку подрезать и отогнуть в

Шаг 5. Примыкание несущей направляющей к П-профилю

Шаг 6. Установка реек

Потолочная рейка крепится к несущей направляющей путем защелкивания ее в паз несущей направляющей.

Шаг 6. Установка реек

Шаг 7. Порядок установки реек

Монтаж потолочной рейки начинается с одного края. Потолочная рейка заводится по диагонали в два тор­цевых П-профиля, выравнивается и защелки­вается легким нажатием в посадочное место несущей направляющей.

Шаг 7. Порядок установки реек

Шаг 8. Расчет установки 2 последних реек

При монтаже последних двух потолочных реек, перед тем как их установить, необходимо замерить расстояние от стены до крайней установленной пото­лочной рейки. В случае, если это расстояние некратно ширине потолочной

Шаг 8. Расчет установки 2 последних реек

Шаг 9. Подрезка рейки

Произвести разметку линии гиба и линии резки по всей длине потолочной рейки. Расстояние от линии гиба до линии резки 14 мм. После того как вы все отметили, по линии гибки проводим ножом, но не отрезаем. Затем сильно проводим нескольк

Шаг 9. Подрезка рейки

Шаг 10. Удаление отреза рейки

Чтобы избежать коробления потолочной рейки, нужно разрезать ножни­цами на куски 30 см ту ее часть, которая будет отрезана, и, поочередно отгибая куски вверх-­вниз, отламывать их.

Шаг 10. Удаление отреза рейки

Шаг 11. Подгиб борта обрезной рейки

Подрезанный край потолочной рейки подгибаем внутрь по заранее отмеченной линии гибки. Это не­обходимо для того чтобы зафиксировать подрезанную рейку в П-профиле.

Шаг 11. Подгиб борта обрезной рейки

Шаг 12. Установка рейки с подрезом

Подрезанная потолочная рейка устанавливается подрезанной стороной к стене.

Шаг 12. Установка рейки с подрезом

Шаг 13. Установка последней целой рейки

В последнюю очередь устанавливается завершающая, потолочная рейка. Перед установ­кой потолочная рейка подрезается с торца на 14 мм (на глубину торцевого профиля). Далее один край потолочной рейки до упора заводится

Шаг 13. Установка последней целой рейки

Шаг 14. Врезка светильников

На потолочной рейке очерчивается окружность, в центре которой делается отверстие. После этого ножницами от центра к краям вырезаются сектора. Далее каждый сектор отгибается и отламывается.

Шаг 14. Врезка светильников

Размеры рейки S150

Размеры рейки S150

Набор реек 2х1,05 м

Реечный потолок состоит из декоративных панелей в виде длинных и относительно узких модулей — реек. Набор реек предназначен для облицовки потолка в помещениях нетиповых размеров и рассчитан на площадь 2,1 м². Приобретается кратно площади помещения по расчету.

Области применения реечных потолков

Области применения реечных потолков DIY CESAL

Упаковка

Клиент транспортирует покупку самостоятельно благодаря малому весу в 3,2 кг и габаритам 2020х160х60 мм. В каждой упаковке для удобства покупателя вложена инструкция по сборке реечного потолка.

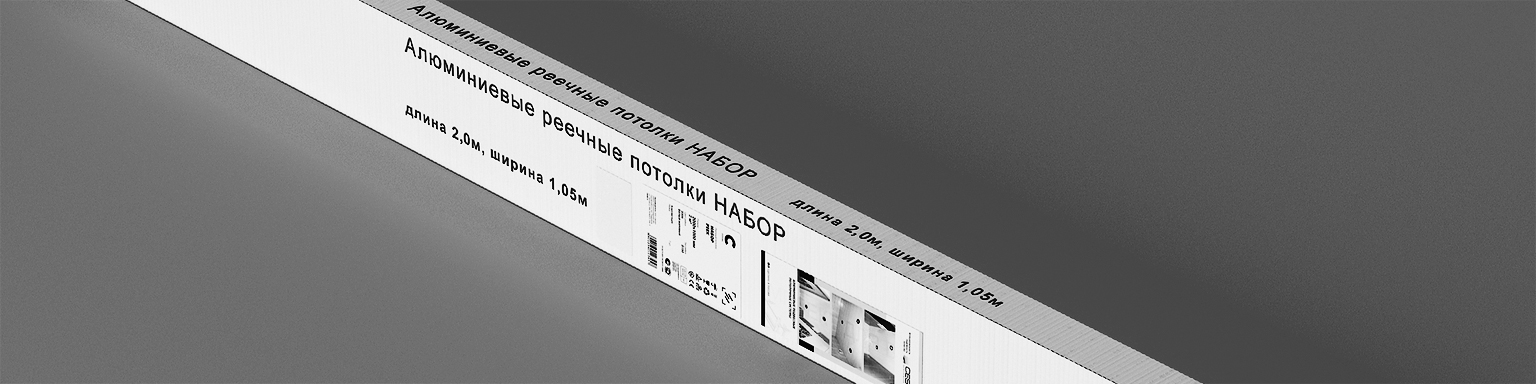

Набор реек 2х1 м DIY упаковка CESAL

Комплектация

Наименование Размеры, мм Количество, шт.
Рейка S150 2000x150 7

Дополнительные элементы (докупаются отдельно)

Наименование Размеры, мм Количество, шт.
Несущая направляющая S01
3000 по расчету
П-профиль / L-профиль
3000 / 3000
по расчету
Вставка 3000х25 по расчету
Подвес регулируемая высота по расчету

Элементы реечного потолка

Рейка S100/S150

Декоративная панель из алюминия шириной 100 или 150 мм.

Панель реечного потолка DIY CESAL

Несущая направляющая S01

Деталь из оцинкованной стали со специальными выступами (гребками) для крепления декоративных панелей. Образует каркас потолка. Другое название — стрингер.

Несущая направляющая S01 реечного потолка DIY CESAL

П-профиль

Специальный алюминиевый элемент для обрамления реечного потолка по периметру помещения. Фиксирует декоративные панели на одном уровне без перепада высоты потолка, так как расстояние между завальцованными кромками (завальцовка — загиб кромок листового металла с образованием закрытой или частично закрытой петли) равно высоте вставляемой рейки. Это маскирует обрезной край последней декоративной панели.

П-профиль для периметра реечного потолка DIY CESAL

L-профиль

Универсальный алюминиевый элемент для обрамления металлического потолка по периметру помещения. Готовые монтажные отверстия позволяют крепить L-профиль без предварительной разметки. Капинос — загнутая кромка горизонтальной полки — маскирует обрезной край последней декоративной панели и придает потолку визуальный объем по периметру помещения. Отгибные лепестки прижимают декоративные панели к капиносу, фиксируя их на одном уровне без перепада высоты потолка.

L-профиль универсальный для периметра потолка DIY CESAL

Вставка S25

Декоративная панель из алюминия шириной 25 мм. Применяется для контрастных цветовых сочетаний с рейкой.

Вставка S25 для реечного потолка DIY CESAL

Подвес

Крепеж регулируемой высоты для подвешивания несущей направляющей к черновому потолку. Необходим в случае невозможности крепления несущей направляющей непосредственно к черновому потолку.

Подвес для потолка DIY CESAL

Конструкция реечного потолка

Конструкция реечного потолка DIY CESAL

Особенности

У декоративных панелей боковины специальной изогнутой формы в сечении, напоминающие букву S, поэтому такие потолки называются  реечными французского S-дизайна.

Особенности реечного потолка французского S-дизайна DIY CESAL

Декоративные панели фиксируются враспор между гребками несущей направляющей, формируя сплошной бесщелевой потолок в разнообразных комбинациях чередования панелей шириной 25, 100 и 150 мм.

Комбинирование реек разной ширины реечного потолка DIY CESAL

В сравнении с реечными потолками итальянского или немецкого H-дизайна, где для сплошного бесщелевого потолка обязательна раскладка (панель 85 + раскладка 15 мм = модуль 100 мм), потолок французского S-дизайна (панель 100 мм) более экономичен: выгода в стоимости составляет до 15%.

Планирование и расчет реечного потолка

Предварительные замеры

Предварительные замеры помещения лоя расчета количества наборов реечного потолка DIY CESAL

Выбор направления монтажа

Относительно плана помещения возможно горизонтальное, вертикальное или диагональное направление монтажа.

Рекомендации по выбору направления монтажа реечного потолка DIY CESAL

С учетом направления монтажа наметьте перпендикулярно декоративным панелям несущие направляющие на плане помещения. Шаг несущих направляющих не превышает 1200 мм, отступ от стен — 300 мм.

Расчет наборов реек

Наименование Расход на м², шт.
 Набор реек «Базис» 3х0,2 м 1,67
Набор реек 2х1,05 м
0,48
Набор реек 2,5х1,05 м 0,38
Набор реек 3х1,05 м 0,32

Расчет элементов конструкции

Наименование Расход на м², м.п.***
Рейка S100 (рейка 100 мм = модуль 100 мм) 10
Рейка S150 (рейка 150 мм = модуль 150 мм)
6,67
Рейка S150 (рейка 150 мм + раскладка 25 мм = модуль 175 мм) 5,71
Несущая направляющая S 01 1,2
П-профиль / L-профиль по периметру
Вставка S25 (рейка 150 мм + раскладка 25 мм = модуль 175 мм) 5,71
Подвес 0,83

*** Метр погонный. Определите расход в шт., разделив величину расхода в м.п. на длину изделия в метрах.

Запас на подрез

Для помещений сложной конфигурации — помещения с выступами, нишами, колоннами, треугольные или трапециевидные в плане — рекомендуем увеличить расчетное количество элементов конструкции на величину до 5% для запаса на подрез.

Влагостойкость Влагостойкость

Антикоррозионная стойкость металлических потолков, в сравнении с потолками из минеральной плиты, позволяет не только использовать их в помещениях с высокой влажностью, таких как кухни и санузлы, но и мыть согласно СанПиН 2.1.3.1375-03 (Санитарные правила и нормы) для медицинских учреждений.

Пожаробезопасность Пожаробезопасность

В отличие от натяжных потолков из ПВХ, потолков из гипсокартона или дерева, металлические потолки сертифицированы по классу НГ — конструкция металлического потолка не поддерживает горение, не деформируется при пожаре. Обеспечивают безопасную эвакуацию при пожаре без обрушения конструкций, поэтому рекомендованы для применения даже в детских учреждениях и общественных помещениях.

Экологичность Экологичность

В противовес потолкам из ПВХ, металлические потолки CESAL в процессе эксплуатации не выделяют вредных веществ, и в то же время, по сравнению с потолками из гипсокартона и тканевых натяжных, металлические потолки не впитывают и не накапливают в себе вредные вещества из окружающей среды.

Долговечность Долговечность

Даем 25 лет гарантии. Не экономим на толщине металла, не используем сырье вторичной переработки. Все элементы конструкции имеют правильную геометрию и не деформируются со временем, в сравнении с потолками из ПВХ и гипсокартона, что подтверждено регулярными испытаниями. Модульная система крепления панелей позволяет произвести демонтаж и монтаж элементов в любой части потолка.

Удобство монтажа Удобство монтажа

Модульность конструкции металлического потолка, по сравнению с натяжными потолками, минимизирует контроль геометрии, а его декоративные панели не требуют отделки, в отличие от потолков из гипсокартона.

Лучший выбор без компромиссов Лучший выбор без компромиссов

Рейтинг материалов для потолка наглядно демонстрирует бескомпромиссность выбора в пользу металла по всем ключевым критериям оценки.

Преимущества металлических потолков CESAL

Надежность Надежность

Декоративные элементы металлических потолков покрыты защитной пленкой с указанием направления монтажа. Продукция запаивается в термопленку, образуя жесткий брикет, а затем помещается в компактную, но износостойкую четырехклапанную упаковку. Это полностью исключает повреждение продукции.

Монтаж без подкроя Монтаж без подкроя

Модульность системы позволяет удобно монтировать без подкроя: вместо того, чтобы подрезать последнюю рейку, добираются рейки меньшего типоразмера.

Дизайн и комбинаторность Дизайн и комбинаторность

Модульность несущей направляющей позволяет комбинировать в любой последовательности 3 типоразмера реек (25, 100 и 150 мм) как сплошным полотном, так и с промежутками, кратными 25 мм. Цветовая палитра суммарно содержит более 10 вариантов цвета, включая вариант «под дерево», что значительно расширяет возможности для индивидуальных проектов за счет контрастных сочетаний.

Ощутимая экономия Ощутимая экономия

В сравнении с реечными потолками итальянского или немецкого H-дизайна, где для сплошного бесщелевого потолка обязательна раскладка (панель 85 + раскладка 15 мм = модуль 100 мм), потолок французского S-дизайна (панель 100 мм) более экономичен: выгода в стоимости составляет до 15%.

Универсальность Универсальность

Комплектация набора, размеры его элементов и комплектующих вставок S25, комбинируемых между собой, разработаны так, что позволяют рассчитать для любого помещения, в том числе нестандартного, необходимое кратное количество наборов с минимальным превышением нужной площади потолка. Это максимально выгодно для рачительного контроля расходов на ремонт.

Элементы системы реечного потолка DIY

Элементы системы реечного потолка DIY

Стандартный монтаж реечного потолка DIY

Стандартный монтаж реечного потолка DIY

Инструкция по сборке. Шаг 1: Разметка потолка

Отмечаем по периметру на нужном уровне место крепления П-профиля. Отмечаем на потолке точки крепления несущей направляющей. Расстояние между точками крепления (подвесами), не должно превышать 1,2 м.

Инструкция по сборке. Шаг 1: Разметка потолка

Шаг 2. Крепление П-профиля

П-профиль крепится по периметру к стене на саморезы на уровне планируемого потолка.

Шаг 2. Крепление П-профиля

Шаг 3. Выбор крепления

В зависимости от расстояния от чернового потолка до подвесного выбирается один из двух вариантов крепления несущей направляющей к потолку.

Шаг 3. Выбор крепления

Шаг 4. Установки несущих направляющих

Несущие направляющие должны быть установлены строго параллельно друг другу. По горизонтали они вырав­ниваются с помощью уровня и регулировочных пружин (в случае если применяется подвес с пружинами).

Шаг 4. Установки несущих направляющих

Шаг 5. Примыкание несущей направляющей к П-профилю

В местах стыковки П-профилей углы нижней полки П-профиля поджать пассатижами через мягкую прокладку, 1,5 см от края. В местах стыковки П-профиля с несущей направляющей верхнюю полку подрезать и отогнуть в

Шаг 5. Примыкание несущей направляющей к П-профилю

Шаг 6. Установка реек

Потолочная рейка крепится к несущей направляющей путем защелкивания ее в паз несущей направляющей.

Шаг 6. Установка реек

Шаг 7. Порядок установки реек

Монтаж потолочной рейки начинается с одного края. Потолочная рейка заводится по диагонали в два тор­цевых П-профиля, выравнивается и защелки­вается легким нажатием в посадочное место несущей направляющей.

Шаг 7. Порядок установки реек

Шаг 8. Расчет установки 2 последних реек

При монтаже последних двух потолочных реек, перед тем как их установить, необходимо замерить расстояние от стены до крайней установленной пото­лочной рейки. В случае, если это расстояние некратно ширине потолочной

Шаг 8. Расчет установки 2 последних реек

Шаг 9. Подрезка рейки

Произвести разметку линии гиба и линии резки по всей длине потолочной рейки. Расстояние от линии гиба до линии резки 14 мм. После того как вы все отметили, по линии гибки проводим ножом, но не отрезаем. Затем сильно проводим нескольк

Шаг 9. Подрезка рейки

Шаг 10. Удаление отреза рейки

Чтобы избежать коробления потолочной рейки, нужно разрезать ножни­цами на куски 30 см ту ее часть, которая будет отрезана, и, поочередно отгибая куски вверх-­вниз, отламывать их.

Шаг 10. Удаление отреза рейки

Шаг 11. Подгиб борта обрезной рейки

Подрезанный край потолочной рейки подгибаем внутрь по заранее отмеченной линии гибки. Это не­обходимо для того чтобы зафиксировать подрезанную рейку в П-профиле.

Шаг 11. Подгиб борта обрезной рейки

Шаг 12. Установка рейки с подрезом

Подрезанная потолочная рейка устанавливается подрезанной стороной к стене.

Шаг 12. Установка рейки с подрезом

Шаг 13. Установка последней целой рейки

В последнюю очередь устанавливается завершающая, потолочная рейка. Перед установ­кой потолочная рейка подрезается с торца на 14 мм (на глубину торцевого профиля). Далее один край потолочной рейки до упора заводится

Шаг 13. Установка последней целой рейки

Шаг 14. Врезка светильников

На потолочной рейке очерчивается окружность, в центре которой делается отверстие. После этого ножницами от центра к краям вырезаются сектора. Далее каждый сектор отгибается и отламывается.

Шаг 14. Врезка светильников

Размеры рейки S150

Размеры рейки S150

Набор реек «Базис» 3х0,2 м

Реечный потолок состоит из декоративных панелей в виде длинных и относительно узких модулей — реек. Набор реек предназначен для облицовки потолка в помещениях нетиповых размеров и рассчитан на площадь 0,6 м². Приобретается кратно площади помещения по расчету.

Области применения реечных потолков

Области применения реечных потолков DIY CESAL

Упаковка

Клиент транспортирует покупку самостоятельно благодаря малому весу в 0,95 кг и габаритам 3005х105х20 мм. В каждой упаковке для удобства покупателя вложена инструкция по сборке реечного потолка.

Рейка S100, цвет С01 жемчужно-белый

Комплектация

Наименование Размеры, мм Количество, шт.
Рейка S100
3000x100 2

Дополнительные элементы (докупаются отдельно)

Наименование Размеры, мм Количество, шт.
Несущая направляющая S01
3000 по расчету
П-профиль / L-профиль
3000 / 3000
по расчету
Вставка S25 3000х25 по расчету
Подвес регулируемая высота по расчету

Элементы реечного потолка

Рейка S100/S150

Декоративная панель из алюминия шириной 100 или 150 мм.

Панель реечного потолка DIY CESAL

Несущая направляющая S01

Деталь из оцинкованной стали со специальными выступами (гребками) для крепления декоративных панелей. Образует каркас потолка. Другое название — стрингер.

Несущая направляющая S01 реечного потолка DIY CESAL

П-профиль

Специальный алюминиевый элемент для обрамления реечного потолка по периметру помещения. Фиксирует декоративные панели на одном уровне без перепада высоты потолка, так как расстояние между завальцованными кромками (завальцовка — загиб кромок листового металла с образованием закрытой или частично закрытой петли) равно высоте вставляемой рейки. Это маскирует обрезной край последней декоративной панели.

П-профиль для периметра реечного потолка DIY CESAL

L-профиль

Универсальный алюминиевый элемент для обрамления металлического потолка по периметру помещения. Готовые монтажные отверстия позволяют крепить L-профиль без предварительной разметки. Капинос — загнутая кромка горизонтальной полки — маскирует обрезной край последней декоративной панели и придает потолку визуальный объем по периметру помещения. Отгибные лепестки прижимают декоративные панели к капиносу, фиксируя их на одном уровне без перепада высоты потолка.

L-профиль универсальный для периметра потолка DIY CESAL

Вставка S25

Декоративная панель из алюминия шириной 25 мм. Применяется для контрастных цветовых сочетаний с рейкой.

Вставка S25 для реечного потолка DIY CESAL

Подвес

Крепеж регулируемой высоты для подвешивания несущей направляющей к черновому потолку. Необходим в случае невозможности крепления несущей направляющей непосредственно к черновому потолку.

Подвес для потолка DIY CESAL

Конструкция реечного потолка

Конструкция реечного потолка DIY CESAL

Особенности

У декоративных панелей боковины специальной изогнутой формы в сечении, напоминающие букву S, поэтому такие потолки называются  реечными французского S-дизайна.

Особенности реечного потолка французского S-дизайна DIY CESAL

Декоративные панели фиксируются враспор между гребками несущей направляющей, формируя сплошной бесщелевой потолок в разнообразных комбинациях чередования панелей шириной 25, 100 и 150 мм.

Комбинирование реек разной ширины реечного потолка DIY CESAL

В сравнении с реечными потолками итальянского или немецкого H-дизайна, где для сплошного бесщелевого потолка обязательна раскладка (панель 85 + раскладка 15 мм = модуль 100 мм), потолок французского S-дизайна (панель 100 мм) более экономичен: выгода в стоимости составляет до 15%.

Планирование и расчет реечного потолка

Предварительные замеры

Предварительные замеры помещения лоя расчета количества наборов реечного потолка DIY CESAL

Выбор направления монтажа

Относительно плана помещения возможно горизонтальное, вертикальное или диагональное направление монтажа.

Рекомендации по выбору направления монтажа реечного потолка DIY CESAL

С учетом направления монтажа наметьте перпендикулярно декоративным панелям несущие направляющие на плане помещения. Шаг несущих направляющих не превышает 1200 мм, отступ от стен — 300 мм.

Расчет наборов реек

Наименование Расход на м², шт.
 Набор реек «Базис» 3х0,2 м 1,67
Набор реек 2х1,05 м
0,48
Набор реек 2,5х1,05 м 0,38
Набор реек 3х1,05 м 0,32

Расчет элементов конструкции

Наименование Расход на м², м.п.***
Рейка S100 (рейка 100 мм = модуль 100 мм) 10
Рейка S150 (рейка 150 мм = модуль 150 мм)
6,67
Рейка S150 (рейка 150 мм + раскладка 25 мм = модуль 175 мм) 5,71
Несущая направляющая S 01 1,2
П-профиль / L-профиль по периметру
Вставка S25 (рейка 150 мм + раскладка 25 мм = модуль 175 мм) 5,71
Подвес 0,83

*** Метр погонный. Определите расход в шт., разделив величину расхода в м.п. на длину изделия в метрах.

Запас на подрез

Для помещений сложной конфигурации — помещения с выступами, нишами, колоннами, треугольные или трапециевидные в плане — рекомендуем увеличить расчетное количество элементов конструкции на величину до 5% для запаса на подрез.

Влагостойкость Влагостойкость

Антикоррозионная стойкость металлических потолков, в сравнении с потолками из минеральной плиты, позволяет не только использовать их в помещениях с высокой влажностью, таких как кухни и санузлы, но и мыть согласно СанПиН 2.1.3.1375-03 (Санитарные правила и нормы) для медицинских учреждений.

Пожаробезопасность Пожаробезопасность

В отличие от натяжных потолков из ПВХ, потолков из гипсокартона или дерева, металлические потолки сертифицированы по классу НГ — конструкция металлического потолка не поддерживает горение, не деформируется при пожаре. Обеспечивают безопасную эвакуацию при пожаре без обрушения конструкций, поэтому рекомендованы для применения даже в детских учреждениях и общественных помещениях.

Экологичность Экологичность

В противовес потолкам из ПВХ, металлические потолки CESAL в процессе эксплуатации не выделяют вредных веществ, и в то же время, по сравнению с потолками из гипсокартона и тканевых натяжных, металлические потолки не впитывают и не накапливают в себе вредные вещества из окружающей среды.

Долговечность Долговечность

Даем 25 лет гарантии. Не экономим на толщине металла, не используем сырье вторичной переработки. Все элементы конструкции имеют правильную геометрию и не деформируются со временем, в сравнении с потолками из ПВХ и гипсокартона, что подтверждено регулярными испытаниями. Модульная система крепления панелей позволяет произвести демонтаж и монтаж элементов в любой части потолка.

Удобство монтажа Удобство монтажа

Модульность конструкции металлического потолка, по сравнению с натяжными потолками, минимизирует контроль геометрии, а его декоративные панели не требуют отделки, в отличие от потолков из гипсокартона.

Лучший выбор без компромиссов Лучший выбор без компромиссов

Рейтинг материалов для потолка наглядно демонстрирует бескомпромиссность выбора в пользу металла по всем ключевым критериям оценки.

Преимущества металлических потолков CESAL

Надежность Надежность

Декоративные элементы металлических потолков покрыты защитной пленкой с указанием направления монтажа. Продукция запаивается в термопленку, образуя жесткий брикет, а затем помещается в компактную, но износостойкую четырехклапанную упаковку. Это полностью исключает повреждение продукции.

Монтаж без подкроя Монтаж без подкроя

Модульность системы позволяет удобно монтировать без подкроя: вместо того, чтобы подрезать последнюю рейку, добираются рейки меньшего типоразмера.

Дизайн и комбинаторность Дизайн и комбинаторность

Модульность несущей направляющей позволяет комбинировать в любой последовательности 3 типоразмера реек (25, 100 и 150 мм) как сплошным полотном, так и с промежутками, кратными 25 мм. Цветовая палитра суммарно содержит более 10 вариантов цвета, включая вариант «под дерево», что значительно расширяет возможности для индивидуальных проектов за счет контрастных сочетаний.

Ощутимая экономия Ощутимая экономия

В сравнении с реечными потолками итальянского или немецкого H-дизайна, где для сплошного бесщелевого потолка обязательна раскладка (панель 85 + раскладка 15 мм = модуль 100 мм), потолок французского S-дизайна (панель 100 мм) более экономичен: выгода в стоимости составляет до 15%.

Универсальность Универсальность

Комплектация набора, размеры его элементов и комплектующих вставок S25, комбинируемых между собой, разработаны так, что позволяют рассчитать для любого помещения, в том числе нестандартного, необходимое кратное количество наборов с минимальным превышением нужной площади потолка. Это максимально выгодно для рачительного контроля расходов на ремонт.

Элементы системы реечного потолка DIY

Элементы системы реечного потолка DIY

Стандартный монтаж реечного потолка DIY

Стандартный монтаж реечного потолка DIY

Инструкция по сборке. Шаг 1: Разметка потолка

Отмечаем no периметру на нужном уровне место крепления П-профиля. Отмечаем на потолке точки крепления несущей направляющей. Расстояние между точками крепления (подвесами), не должно превышать 1,2 м.

Инструкция по сборке. Шаг 1: Разметка потолка

Инструкция по сборке. Шаг 2: Крепление П-профиля

П-профиль крепится no периметру к стене на caмoрезы на уровне планируемого потолка.

Инструкция по сборке. Шаг 2: Крепление П-профиля

Инструкция по сборке. Шаг 3: Выбор крепления

В зависимости от расстояния от чернового потолка до подвесного выбирается один из двух вариантов крепления несущей направляющей к потолку.

Инструкция по сборке. Шаг 3: Выбор крепления

Инструкция по сборке. Шаг 4: Установка несущих направляющих

!Несущие направляющие должны быть установлены строго nарал­лельно друг другу. По горизонтали стринrеры вырав­ниваются с помощью уровня и регулировочных пружин (в случае если применяется подвес с

Инструкция по сборке. Шаг 4: Установка несущих направляющих

Инструкция по сборке. Шаг 5: Примыкание несущей направляющей к П-профилю

В местах стыковки П-профилей углы нижней полки П-профиля поджать пассатижами через мягкую прокладку, 1,5 см от края. В местах стыковки П-профиля с несущей направляющей верхнюю п

Инструкция по сборке. Шаг 5: Примыкание несущей направляющей к П-профилю

Инструкция по сборке. Шаг 6: Установка реек

Потолочная рейка крепится к несущей направляющей путем защелкивания ее в nаз несущей направляющей.

Инструкция по сборке. Шаг 6: Установка реек

Инструкция по сборке. Шаг 7: Порядок установки реек

Монтаж nотолочной рейки начинается с одного края. Потолочная рейка заводится no диагонали в два тор­цевых П-профиля, выравнивается и защелки­вается леrким нажатием в посадочное место несущей направляющей

Инструкция по сборке. Шаг 7: Порядок установки реек

Инструкция по сборке. Шаг 8: Расчет установки 2 последних реек

При монтаже последних двух потолочных реек, перед тем как их установить, необходимо замерить расстояние от стены до крайней установленной пото­лочной рейки. В случае, если это расстояние не кр

Инструкция по сборке. Шаг 8: Расчет установки 2 последних реек

Инструкция по сборке. Шаг 9: Подрезка рейки

Произвести разметку линии rиба и линии резки no всей длине потолочной рейки. Расстояние от линии rиба до линии резки 14 мм. После того как вы все отметили, no линии гибки проводим ножом, но не отрезаем. Зат

Инструкция по сборке. Шаг 9: Подрезка рейки

Инструкция по сборке. Шаг 10: Удаление отреза рейки

Чтобы избежать коробления потолочной рейки, нужно разрезать ножни­цами на куски 30 см ту ее часть, которая будет отрезана, и, поочередно отгибая куски вверх-­вниз, отламывать их.

Инструкция по сборке. Шаг 10: Удаление отреза рейки

Инструкция по сборке. Шаг 11: Подгиб борта обрезной рейки

Подрезанный край потоnочной рейки подrибаем внутрь по заранее отмеченной nинии rибки. Это не­обходимо дnя тоrо чтобы зафиксировать подрезанную рейку в П-nрофиnе.

Инструкция по сборке. Шаг 11: Подгиб борта обрезной рейки

Инструкция по сборке. Шаг 12: Установка рейки с подрезом

Подрезанная nотоnочая рейка устанавливается подрезанной стороной к стене.

Инструкция по сборке. Шаг 12: Установка рейки с подрезом

Инструкция по сборке. Шаг 13: Установка последней целой рейки

В nосnеднюю очередь устанавnивается завершающая, nотоnочная рейка. Перед установ­кой nотоnочная рейка подрезается с торца на 14 мм (на rnубину торцевого nрофиnя). Дanee один край nото­nочной ре

Инструкция по сборке. Шаг 13: Установка последней целой рейки

Шаг 14. Врезка светильников

На потолочной рейке очерчивается окружность, в центре которой делается отверстие. После этого ножницами от центра к краям вырезаются сектора. Далее каждый сектор отгибается и отламывается.

Шаг 14. Врезка светильников

Размеры рейки S100

Размеры рейки S100

Несущая направляющая S01

Несущая направляющая S01 — профиль из оцинкованной стали, оснащенный специальными выступами (гребками), предназначенными для фиксации реек. Является несущей конструкцией обрешетки потолка. Другое название — стрингер. Благодаря специальным замкам направляющей, размещенным с шагом 25 мм, которому кратны типоразмеры рейки, рейки можно комбинировать в любом порядке без зазоров, либо располагать их с промежутками, кратными 25 мм.

Несущая направляющая S01 реечного потолка DIY CESAL

Комплектация

Наименование Размеры, мм Количество, шт.
Несущая направляющая S01
3000 1
Несущая направляющая S01

Планирование и расчет реечного потолка

Предварительные замеры

Предварительные замеры помещения лоя расчета количества наборов реечного потолка DIY CESAL

Выбор направления монтажа

Относительно плана помещения возможно горизонтальное, вертикальное или диагональное направление монтажа.

Рекомендации по выбору направления монтажа реечного потолка DIY CESAL

С учетом направления монтажа наметьте перпендикулярно декоративным панелям несущие направляющие на плане помещения. Шаг несущих направляющих не превышает 1200 мм, отступ от стен — 300 мм.

Расчет

Наименование Расход на м², м.п.*
Несущая направляющая S 01 1,2

* Метр погонный. Определите расход в шт., разделив величину расхода в м.п. на длину изделия в метрах.

Запас на подрез

Для помещений сложной конфигурации — помещения с выступами, нишами, колоннами, треугольные или трапециевидные в плане — рекомендуем увеличить расчетное количество элементов конструкции на величину до 5% для запаса на подрез.

Влагостойкость Влагостойкость

Антикоррозионная стойкость металлических потолков, в сравнении с потолками из минеральной плиты, позволяет не только использовать их в помещениях с высокой влажностью, таких как кухни и санузлы, но и мыть согласно СанПиН 2.1.3.1375-03 (Санитарные правила и нормы) для медицинских учреждений.

Пожаробезопасность Пожаробезопасность

В отличие от натяжных потолков из ПВХ, потолков из гипсокартона или дерева, металлические потолки сертифицированы по классу НГ — конструкция металлического потолка не поддерживает горение, не деформируется при пожаре. Обеспечивают безопасную эвакуацию при пожаре без обрушения конструкций, поэтому рекомендованы для применения даже в детских учреждениях и общественных помещениях.

Экологичность Экологичность

В противовес потолкам из ПВХ, металлические потолки CESAL в процессе эксплуатации не выделяют вредных веществ, и в то же время, по сравнению с потолками из гипсокартона и тканевых натяжных, металлические потолки не впитывают и не накапливают в себе вредные вещества из окружающей среды.

Долговечность Долговечность

Даем 25 лет гарантии. Не экономим на толщине металла, не используем сырье вторичной переработки. Все элементы конструкции имеют правильную геометрию и не деформируются со временем, в сравнении с потолками из ПВХ и гипсокартона, что подтверждено регулярными испытаниями. Модульная система крепления панелей позволяет произвести демонтаж и монтаж элементов в любой части потолка.

Удобство монтажа Удобство монтажа

Модульность конструкции металлического потолка, по сравнению с натяжными потолками, минимизирует контроль геометрии, а его декоративные панели не требуют отделки, в отличие от потолков из гипсокартона.

Лучший выбор без компромиссов Лучший выбор без компромиссов

Рейтинг материалов для потолка наглядно демонстрирует бескомпромиссность выбора в пользу металла по всем ключевым критериям оценки.

Преимущества металлических потолков CESAL

Надежность Надежность

Декоративные элементы металлических потолков покрыты защитной пленкой с указанием направления монтажа. Продукция запаивается в термопленку, образуя жесткий брикет, а затем помещается в компактную, но износостойкую четырехклапанную упаковку. Это полностью исключает повреждение продукции.

Монтаж без подкроя Монтаж без подкроя

Модульность системы позволяет удобно монтировать без подкроя: вместо того, чтобы подрезать последнюю рейку, добираются рейки меньшего типоразмера.

Дизайн и комбинаторность Дизайн и комбинаторность

Модульность несущей направляющей позволяет комбинировать в любой последовательности 3 типоразмера реек (25, 100 и 150 мм) как сплошным полотном, так и с промежутками, кратными 25 мм. Цветовая палитра суммарно содержит более 10 вариантов цвета, включая вариант «под дерево», что значительно расширяет возможности для индивидуальных проектов за счет контрастных сочетаний.

Ощутимая экономия Ощутимая экономия

В сравнении с реечными потолками итальянского или немецкого H-дизайна, где для сплошного бесщелевого потолка обязательна раскладка (панель 85 + раскладка 15 мм = модуль 100 мм), потолок французского S-дизайна (панель 100 мм) более экономичен: выгода в стоимости составляет до 15%.

Универсальность Универсальность

Комплектация набора, размеры его элементов и комплектующих вставок S25, комбинируемых между собой, разработаны так, что позволяют рассчитать для любого помещения, в том числе нестандартного, необходимое кратное количество наборов с минимальным превышением нужной площади потолка. Это максимально выгодно для рачительного контроля расходов на ремонт.

Элементы системы реечного потолка DIY

Элементы системы реечного потолка DIY

Стандартный монтаж реечного потолка DIY

Стандартный монтаж реечного потолка DIY

Размеры несущей направляющей S01

Размеры несущей направляющей S01

Набор вставок S25

Межреечная вставка S25 представляет собой алюминиевую рейку S-образного дизайна шириной 25 мм и предназначена для декорирования и контрастных цветовых сочетаний с рейками S100 и S150. Другое название — раскладка.

Вставка S25 для реечного потолка DIY CESAL

Комплектация

Наименование Размеры, мм Количество, шт.
Вставка S25
3000х25 2
Набор вставок S25, цвет А08 Хром люкс

Планирование и расчет реечного потолка

Предварительные замеры

Предварительные замеры помещения лоя расчета количества наборов реечного потолка DIY CESAL

Выбор направления монтажа

Относительно плана помещения возможно горизонтальное, вертикальное или диагональное направление монтажа.

Рекомендации по выбору направления монтажа реечного потолка DIY CESAL

С учетом направления монтажа наметьте перпендикулярно декоративным панелям несущие направляющие на плане помещения. Шаг несущих направляющих не превышает 1200 мм, отступ от стен — 300 мм.

Расчет

Наименование Расход на м², м.п.*
Вставка S25 (рейка 150 мм + раскладка 25 мм = модуль 175 мм) 5,71

* Метр погонный. Определите расход в шт., разделив величину расхода в м.п. на длину изделия в метрах.

Запас на подрез

Для помещений сложной конфигурации — помещения с выступами, нишами, колоннами, треугольные или трапециевидные в плане — рекомендуем увеличить расчетное количество элементов конструкции на величину до 5% для запаса на подрез.

Влагостойкость Влагостойкость

Антикоррозионная стойкость металлических потолков, в сравнении с потолками из минеральной плиты, позволяет не только использовать их в помещениях с высокой влажностью, таких как кухни и санузлы, но и мыть согласно СанПиН 2.1.3.1375-03 (Санитарные правила и нормы) для медицинских учреждений.

Пожаробезопасность Пожаробезопасность

В отличие от натяжных потолков из ПВХ, потолков из гипсокартона или дерева, металлические потолки сертифицированы по классу НГ — конструкция металлического потолка не поддерживает горение, не деформируется при пожаре. Обеспечивают безопасную эвакуацию при пожаре без обрушения конструкций, поэтому рекомендованы для применения даже в детских учреждениях и общественных помещениях.

Экологичность Экологичность

В противовес потолкам из ПВХ, металлические потолки CESAL в процессе эксплуатации не выделяют вредных веществ, и в то же время, по сравнению с потолками из гипсокартона и тканевых натяжных, металлические потолки не впитывают и не накапливают в себе вредные вещества из окружающей среды.

Долговечность Долговечность

Даем 25 лет гарантии. Не экономим на толщине металла, не используем сырье вторичной переработки. Все элементы конструкции имеют правильную геометрию и не деформируются со временем, в сравнении с потолками из ПВХ и гипсокартона, что подтверждено регулярными испытаниями. Модульная система крепления панелей позволяет произвести демонтаж и монтаж элементов в любой части потолка.

Удобство монтажа Удобство монтажа

Модульность конструкции металлического потолка, по сравнению с натяжными потолками, минимизирует контроль геометрии, а его декоративные панели не требуют отделки, в отличие от потолков из гипсокартона.

Лучший выбор без компромиссов Лучший выбор без компромиссов

Рейтинг материалов для потолка наглядно демонстрирует бескомпромиссность выбора в пользу металла по всем ключевым критериям оценки.

Преимущества металлических потолков CESAL

Надежность Надежность

Декоративные элементы металлических потолков покрыты защитной пленкой с указанием направления монтажа. Продукция запаивается в термопленку, образуя жесткий брикет, а затем помещается в компактную, но износостойкую четырехклапанную упаковку. Это полностью исключает повреждение продукции.

Монтаж без подкроя Монтаж без подкроя

Модульность системы позволяет удобно монтировать без подкроя: вместо того, чтобы подрезать последнюю рейку, добираются рейки меньшего типоразмера.

Дизайн и комбинаторность Дизайн и комбинаторность

Модульность несущей направляющей позволяет комбинировать в любой последовательности 3 типоразмера реек (25, 100 и 150 мм) как сплошным полотном, так и с промежутками, кратными 25 мм. Цветовая палитра суммарно содержит более 10 вариантов цвета, включая вариант «под дерево», что значительно расширяет возможности для индивидуальных проектов за счет контрастных сочетаний.

Ощутимая экономия Ощутимая экономия

В сравнении с реечными потолками итальянского или немецкого H-дизайна, где для сплошного бесщелевого потолка обязательна раскладка (панель 85 + раскладка 15 мм = модуль 100 мм), потолок французского S-дизайна (панель 100 мм) более экономичен: выгода в стоимости составляет до 15%.

Универсальность Универсальность

Комплектация набора, размеры его элементов и комплектующих вставок S25, комбинируемых между собой, разработаны так, что позволяют рассчитать для любого помещения, в том числе нестандартного, необходимое кратное количество наборов с минимальным превышением нужной площади потолка. Это максимально выгодно для рачительного контроля расходов на ремонт.

Элементы системы реечного потолка DIY

Элементы системы реечного потолка DIY

Стандартный монтаж реечного потолка DIY

Стандартный монтаж реечного потолка DIY

Размеры рейки S25

Размеры рейки S25

Набор L-профилей для периметра

L-профиль — универсальный алюминиевый элемент для обрамления металлического потолка по периметру помещения. Готовые монтажные отверстия позволяют крепить L-профиль без предварительной разметки. Капинос — загнутая кромка горизонтальной полки — маскирует обрезной край последней декоративной панели и придает потолку визуальный объем по периметру помещения. Отгибные лепестки прижимают декоративные панели к капиносу, фиксируя их на одном уровне без перепада высоты потолка.

L-профиль универсальный для периметра потолка DIY CESAL

Комплектация

Наименование Размеры, мм Количество, шт.
L-профиль
3000х25х25 2
L-профиль, цвет 3306 белый матовый

Планирование и расчет реечного потолка

Предварительные замеры

Предварительные замеры помещения лоя расчета количества наборов реечного потолка DIY CESAL

Выбор направления монтажа

Относительно плана помещения возможно горизонтальное, вертикальное или диагональное направление монтажа.

Рекомендации по выбору направления монтажа реечного потолка DIY CESAL

С учетом направления монтажа наметьте перпендикулярно декоративным панелям несущие направляющие на плане помещения. Шаг несущих направляющих не превышает 1200 мм, отступ от стен — 300 мм.

Расчет

Наименование Расход на м², м.п.*
L-профиль
по периметру

* Метр погонный. Определите расход в шт., разделив величину расхода в м.п. на длину изделия в метрах.

Запас на подрез

Для помещений сложной конфигурации — помещения с выступами, нишами, колоннами, треугольные или трапециевидные в плане — рекомендуем увеличить расчетное количество элементов конструкции на величину до 5% для запаса на подрез.

Влагостойкость Влагостойкость

Антикоррозионная стойкость металлических потолков, в сравнении с потолками из минеральной плиты, позволяет не только использовать их в помещениях с высокой влажностью, таких как кухни и санузлы, но и мыть согласно СанПиН 2.1.3.1375-03 (Санитарные правила и нормы) для медицинских учреждений.

Пожаробезопасность Пожаробезопасность

В отличие от натяжных потолков из ПВХ, потолков из гипсокартона или дерева, металлические потолки сертифицированы по классу НГ — конструкция металлического потолка не поддерживает горение, не деформируется при пожаре. Обеспечивают безопасную эвакуацию при пожаре без обрушения конструкций, поэтому рекомендованы для применения даже в детских учреждениях и общественных помещениях.

Экологичность Экологичность

В противовес потолкам из ПВХ, металлические потолки CESAL в процессе эксплуатации не выделяют вредных веществ, и в то же время, по сравнению с потолками из гипсокартона и тканевых натяжных, металлические потолки не впитывают и не накапливают в себе вредные вещества из окружающей среды.

Долговечность Долговечность

Даем 25 лет гарантии. Не экономим на толщине металла, не используем сырье вторичной переработки. Все элементы конструкции имеют правильную геометрию и не деформируются со временем, в сравнении с потолками из ПВХ и гипсокартона, что подтверждено регулярными испытаниями. Модульная система крепления панелей позволяет произвести демонтаж и монтаж элементов в любой части потолка.

Удобство монтажа Удобство монтажа

Модульность конструкции металлического потолка, по сравнению с натяжными потолками, минимизирует контроль геометрии, а его декоративные панели не требуют отделки, в отличие от потолков из гипсокартона.

Лучший выбор без компромиссов Лучший выбор без компромиссов

Рейтинг материалов для потолка наглядно демонстрирует бескомпромиссность выбора в пользу металла по всем ключевым критериям оценки.

Преимущества металлических потолков CESAL

Надежность Надежность

Декоративные элементы металлических потолков покрыты защитной пленкой с указанием направления монтажа. Продукция запаивается в термопленку, образуя жесткий брикет, а затем помещается в компактную, но износостойкую четырехклапанную упаковку. Это полностью исключает повреждение продукции.

Монтаж без подкроя Монтаж без подкроя

Модульность системы позволяет удобно монтировать без подкроя: вместо того, чтобы подрезать последнюю рейку, добираются рейки меньшего типоразмера.

Готовый комплект Готовый комплект

Комплект рассчитан на площадь типового помещения, а его упаковка содержит сразу все необходимые элементы конструкции в требуемом количестве. Подвес не включается в комплект, чтобы покупатель не переплачивал за него, если не требуется отступать от чернового потолка на значительное расстояние (10 см и более). Крепежные элементы приобретаются отдельно в зависимости от типа материала чернового потолка.

Ощутимая экономия Ощутимая экономия

В сравнении с реечными потолками итальянского или немецкого H-дизайна, где для сплошного бесщелевого потолка обязательна раскладка (панель 85 + раскладка 15 мм = модуль 100 мм), потолок французского S-дизайна (панель 100 мм) более экономичен: выгода в стоимости составляет до 15%.

Элементы системы реечного потолка DIY

Элементы системы реечного потолка DIY

Стандартный монтаж реечного потолка DIY

Стандартный монтаж реечного потолка DIY

Размеры L-профиля

Размеры L-профиля

П-профиль для периметра

П-профиль — специальный алюминиевый элемент для обрамления реечного потолка по периметру помещения. Фиксирует декоративные панели на одном уровне без перепада высоты потолка, так как расстояние между завальцованными кромками (завальцовка — загиб кромок листового металла с образованием закрытой или частично закрытой петли) равно высоте вставляемой рейки. Это маскирует обрезной край последней декоративной панели.

П-профиль для периметра реечного потолка DIY CESAL

Комплектация

Наименование Размеры, мм Количество, шт.
П-профиль
3000х14х14 1
П-профиль, цвет 3306 белый матовый

Планирование и расчет реечного потолка

Предварительные замеры

Предварительные замеры помещения лоя расчета количества наборов реечного потолка DIY CESAL

Выбор направления монтажа

Относительно плана помещения возможно горизонтальное, вертикальное или диагональное направление монтажа.

Рекомендации по выбору направления монтажа реечного потолка DIY CESAL

С учетом направления монтажа наметьте перпендикулярно декоративным панелям несущие направляющие на плане помещения. Шаг несущих направляющих не превышает 1200 мм, отступ от стен — 300 мм.

Расчет

Наименование Расход на м², м.п.*
П-профиль
по периметру

* Метр погонный. Определите расход в шт., разделив величину расхода в м.п. на длину изделия в метрах.

Запас на подрез

Для помещений сложной конфигурации — помещения с выступами, нишами, колоннами, треугольные или трапециевидные в плане — рекомендуем увеличить расчетное количество элементов конструкции на величину до 5% для запаса на подрез.

Влагостойкость Влагостойкость

Антикоррозионная стойкость металлических потолков, в сравнении с потолками из минеральной плиты, позволяет не только использовать их в помещениях с высокой влажностью, таких как кухни и санузлы, но и мыть согласно СанПиН 2.1.3.1375-03 (Санитарные правила и нормы) для медицинских учреждений.

Пожаробезопасность Пожаробезопасность

В отличие от натяжных потолков из ПВХ, потолков из гипсокартона или дерева, металлические потолки сертифицированы по классу НГ — конструкция металлического потолка не поддерживает горение, не деформируется при пожаре. Обеспечивают безопасную эвакуацию при пожаре без обрушения конструкций, поэтому рекомендованы для применения даже в детских учреждениях и общественных помещениях.

Экологичность Экологичность

В противовес потолкам из ПВХ, металлические потолки CESAL в процессе эксплуатации не выделяют вредных веществ, и в то же время, по сравнению с потолками из гипсокартона и тканевых натяжных, металлические потолки не впитывают и не накапливают в себе вредные вещества из окружающей среды.

Надежность Надежность

Декоративные элементы металлических потолков покрыты защитной пленкой с указанием направления монтажа. Продукция запаивается в термопленку, образуя жесткий брикет, а затем помещается в компактную, но износостойкую четырехклапанную упаковку. Это полностью исключает повреждение продукции.

Долговечность Долговечность

Даем 25 лет гарантии. Не экономим на толщине металла, не используем сырье вторичной переработки. Все элементы конструкции имеют правильную геометрию и не деформируются со временем, в сравнении с потолками из ПВХ и гипсокартона, что подтверждено регулярными испытаниями. Модульная система крепления панелей позволяет произвести демонтаж и монтаж элементов в любой части потолка.

Удобство монтажа Удобство монтажа

Модульность конструкции металлического потолка, по сравнению с натяжными потолками, минимизирует контроль геометрии, а его декоративные панели не требуют отделки, в отличие от потолков из гипсокартона.

Дизайн и комбинаторность Дизайн и комбинаторность

Модульность несущей направляющей позволяет комбинировать в любой последовательности 3 типоразмера реек (25, 100 и 150 мм) как сплошным полотном, так и с промежутками, кратными 25 мм. Цветовая палитра содержит свыше 40 вариантов цвета, включая различные варианты «под дерево», что значительно расширяет возможности для индивидуальных проектов за счет контрастных сочетаний.

Монтаж без подкроя Монтаж без подкроя

Модульность системы позволяет удобно монтировать без подкроя: вместо того, чтобы подрезать последнюю рейку, добираются рейки меньшего типоразмера.

Элементы системы реечного потолка DIY

Элементы системы реечного потолка DIY

Стандартный монтаж реечного потолка DIY

Стандартный монтаж реечного потолка DIY

Размеры П-профиля

Размеры П-профиля

Набор кассет 300х300 мм

Кассетный потолок состоит из декоративных панелей в виде квадратных 300х300 мм — кассет. Наборы предназначены для облицовки потолка в помещениях как типовых, так и нетиповых размеров и рассчитаны на площадь 0,9 м². Приобретаются кратно площади помещения по расчету

Области применения кассетных потолков

Области применения металлических кассетных потолков DIY

Упаковка

Клиент транспортирует покупку самостоятельно благодаря малому весу в 1,6 кг и габаритам 340х340х120 мм.

Упаковка набора кассет 300х300 мм

Комплектация

Наименование Размеры, мм Количество, шт.
Кассета
300x300 10
Мини-подвес 90х45
3

Дополнительные элементы (докупаются отдельно)

Наименование Размеры, мм Количество, шт.
Несущая направляющая S02
3000 по расчету
L-профиль
3000
по расчету
Подвес регулируемая высота по расчету

Элементы кассетного потолка

Кассета

Декоративная панель из алюминия размером 300х300 мм.

Декоративная панель кассетного потолка DIY

Несущая направляющая S02

Деталь из оцинкованной стали со специальными пазом для крепления декоративных панелей. Образует каркас потолка. Другое название — стрингер.

Несущая направляющая S02 кассетного потолка DIY

L-профиль

Универсальный алюминиевый элемент для обрамления металлического потолка по периметру помещения. Готовые монтажные отверстия позволяют крепить L-профиль без предварительной разметки. Капинос — загнутая кромка горизонтальной полки — маскирует обрезной край последней декоративной панели и придает потолку визуальный объем по периметру помещения. Отгибные лепестки прижимают декоративные панели к капиносу, фиксируя их на одном уровне без перепада высоты потолка.

L-профиль универсальный для периметра потолка DIY CESAL

Мини-подвес

Специальный элемент из оцинкованной стали для крепления несущей направляющей S 02 непосредственно к черновому потолку через монтажные отверстия. Если необходимо разместить металлический потолок ниже коммуникаций, то для крепления к черновому потолку применяется подвес, спица которого продевается в нижнее монтажное отверстие мини-подвеса.

Мини-подвес для несущей направляющей

Подвес

Крепеж регулируемой высоты для подвешивания несущей направляющей к черновому потолку. Необходим в случае невозможности крепления несущей направляющей непосредственно к черновому потолку.

Подвес для потолка DIY CESAL

Конструкция кассетного потолка

Конструкция кассетного потолка DIY CESAL

Особенности

Боковины декоративной панели соединены без зазоров, что защищает помещение в случае протечки. Для устранения воды достаточно демонтировать кассету и насухо протереть изнутри после слива воды.

Защита от протечек

Данный кассетный потолок относится к закрытой системе, так как несущая направляющая полностью скрыта декоративными панелями. В сравнении с кассетными потолками открытой системы (на Т-профиле), конструкция позволяет минимизировать количество стыков, сделать их малозаметными, а потолок — визуально монолитным. Кроме того, стыки дополнительно маскируются за счет рисунка декоративного покрытия кассет.

Стыки кассетного потолка закрытой системы DIY CESAL

Каждая боковина декоративной панели имеет по две специальных выштамповки для надежного крепления в паз несущей направляющей S02. Поэтому конструкция выдерживает повышенную ветровую нагрузку, в отличие от потолка на Т-профиле.

Кассета 300х300 мм, цвет C01 Жемчужно-белый

При этом минимальная толщина потолка при креплении несущей направляющей к черновому потолку равна 32 мм, а при креплении через монтажные отверстия мини-подвеса — 45 мм.

Минимальная высота кассетного потолка DIY CESAL

Планирование и расчет кассетного потолка

Предварительные замеры

Предварительные замеры помещения лоя расчета количества наборов реечного потолка DIY CESAL

Выбор направления несущих направляющих

Относительно плана помещения возможно горизонтальное или вертикальное направление несущих направляющих.

С учетом направления монтажа наметьте несущие направляющие на плане помещения. Шаг несущих направляющих равен 300 мм, шаг мини-подвесов / подвесов — не более 1200 мм, отступ от стен — не более 300 мм.

Расчет наборов кассет

Наименование Расход на м², шт.
Набор кассет 300х300 мм (10 шт.) 1,11
Мини-подвес (1 шт.)
2,78

Расчет элементов конструкции

Наименование Расход на м²
Несущая направляющая S 02 3,33 м.п.***
 L-профиль по периметру
Подвес 2,78 шт.

*** Метр погонный. Определите расход в шт., разделив величину расхода в м.п. на длину изделия в метрах.

Запас на подрез

Для помещений сложной конфигурации — помещения с выступами, нишами, колоннами, треугольные или трапециевидные в плане — рекомендуем увеличить расчетное количество элементов конструкции на величину до 5% для запаса на подрез.

Влагостойкость Влагостойкость

Антикоррозионная стойкость металлических потолков, в сравнении с потолками из минеральной плиты, позволяет не только использовать их в помещениях с высокой влажностью, таких как кухни и санузлы, но и мыть согласно СанПиН 2.1.3.1375-03 (Санитарные правила и нормы) для медицинских учреждений.

Пожаробезопасность Пожаробезопасность

Наши металлические потолки производятся из негорючих материалов и не поддерживают горение, поэтому рекомендуются для применения даже в детских учреждениях и общественных помещениях.

Экологичность Экологичность

В противовес потолкам из ПВХ, металлические потолки CESAL в процессе эксплуатации не выделяют вредных веществ, и в то же время, по сравнению с потолками из гипсокартона и тканевых натяжных, металлические потолки не впитывают и не накапливают в себе вредные вещества из окружающей среды.

Долговечность Долговечность

Даем 25 лет гарантии. Не экономим на толщине металла, не используем сырье вторичной переработки. Все элементы конструкции имеют правильную геометрию и не деформируются со временем, в сравнении с потолками из ПВХ и гипсокартона, что подтверждено регулярными испытаниями. Модульная система крепления панелей позволяет произвести демонтаж и монтаж элементов в любой части потолка.

Удобство монтажа Удобство монтажа

Модульность конструкции металлического потолка, по сравнению с натяжными потолками, минимизирует контроль геометрии, а его декоративные панели не требуют отделки, в отличие от потолков из гипсокартона.

Лучший выбор без компромиссов Лучший выбор без компромиссов

Рейтинг материалов для потолка наглядно демонстрирует бескомпромиссность выбора в пользу металла по всем ключевым критериям оценки.

Преимущества металлических потолков

Надежность Надежность

Конструктивная особенность панели (кассеты) закрытой системы обеспечивает надежность крепления,благодаря которой конструкция выдерживает повышенную ветровую нагрузку.

Защита от протечек Защита от протечек

В случае локальных протечек в запотолочном пространстве жидкость не просачивается внутрь помещения из-за конструктивных особенностей металлического потолка, и позднее может быть удалена при локальном демонтаже одной или нескольких кассет с последующим возвращением на место после вытирания насухо внутренней поверхности кассеты, чтобы предотвратить излишнюю влажность за подвесным потолком.

Дизайн и комбинаторность Дизайн и комбинаторность

В системе можно комбинировать больше 10 вариантов из цветовой палитры, включая как неоднотонные плоские изображения, так и 3D-рельеф, что позволит найти индивидуальное и неповторимое решение для каждого помещения.

Встраиваемые модульные светильники Встраиваемые модульные светильники

Специально для данного потолка разработаны светодиодные светильники, соответствующие типоразмеру кассет, которые не требуется врезать в кассеты, что ускоряет монтаж.

Элементы системы кассетного потолка DIY

Элементы системы кассетного потолка DIY

Монтаж кассетного потолка на стандартной конструкции

Монтаж кассетного потолка на стандартной конструкции

Монтаж кассетного потолка на компактной конструкции

Монтаж кассетного потолка на компактной конструкции

Монтаж кассетного потолка на усиленной конструкции

Монтаж кассетного потолка на усиленной конструкции

Монтаж кассетного потолка DIY

Монтаж кассетного потолка DIY

Инструкция по монтажу кассетного потолка DIY

Инструкция по монтажу кассетного потолка DIY

Размеры кассет DIY

Размеры кассет DIY

Несущая направляющая S02

Несущая направляющая S 02 — деталь из оцинкованной стали со специальными пазом для крепления декоративных панелей. Образует каркас потолка. Другое название — стрингер.

Несущая направляющая S02 кассетного потолка DIY

Комплектация

Наименование Размеры, мм Количество, шт.
Несущая направляющая S02 3000 1
Мини-подвес 90х45
3

Несущая направляющая S02 для кассетного потолка DIY

Планирование и расчет кассетного потолка

Предварительные замеры

Предварительные замеры помещения лоя расчета количества наборов реечного потолка DIY CESAL

Выбор направления несущих направляющих

Относительно плана помещения возможно горизонтальное или вертикальное направление несущих направляющих.

С учетом направления монтажа наметьте несущие направляющие на плане помещения. Шаг несущих направляющих равен 300 мм, шаг мини-подвесов / подвесов — не более 1200 мм, отступ от стен — не более 300 мм.

Расчет

Наименование Расход на м²
Несущая направляющая S 02 3,33 м.п.*

* Метр погонный. Определите расход в шт., разделив величину расхода в м.п. на длину изделия в метрах.

Запас на подрез

Для помещений сложной конфигурации — помещения с выступами, нишами, колоннами, треугольные или трапециевидные в плане — рекомендуем увеличить расчетное количество элементов конструкции на величину до 5% для запаса на подрез.

Влагостойкость Влагостойкость

Антикоррозионная стойкость металлических потолков, в сравнении с потолками из минеральной плиты, позволяет не только использовать их в помещениях с высокой влажностью, таких как кухни и санузлы, но и мыть согласно СанПиН 2.1.3.1375-03 (Санитарные правила и нормы) для медицинских учреждений.

Пожаробезопасность Пожаробезопасность

Наши металлические потолки производятся из негорючих материалов и не поддерживают горение, поэтому рекомендуются для применения даже в детских учреждениях и общественных помещениях.

Экологичность Экологичность

В противовес потолкам из ПВХ, металлические потолки CESAL в процессе эксплуатации не выделяют вредных веществ, и в то же время, по сравнению с потолками из гипсокартона и тканевых натяжных, металлические потолки не впитывают и не накапливают в себе вредные вещества из окружающей среды.

Долговечность Долговечность

Даем 25 лет гарантии. Не экономим на толщине металла, не используем сырье вторичной переработки. Все элементы конструкции имеют правильную геометрию и не деформируются со временем, в сравнении с потолками из ПВХ и гипсокартона, что подтверждено регулярными испытаниями. Модульная система крепления панелей позволяет произвести демонтаж и монтаж элементов в любой части потолка.

Удобство монтажа Удобство монтажа

Модульность конструкции металлического потолка, по сравнению с натяжными потолками, минимизирует контроль геометрии, а его декоративные панели не требуют отделки, в отличие от потолков из гипсокартона.

Лучший выбор без компромиссов Лучший выбор без компромиссов

Рейтинг материалов для потолка наглядно демонстрирует бескомпромиссность выбора в пользу металла по всем ключевым критериям оценки.

Преимущества металлических потолков

Надежность Надежность

Конструктивная особенность панели (кассеты) закрытой системы обеспечивает надежность крепления,благодаря которой конструкция выдерживает повышенную ветровую нагрузку.

Защита от протечек Защита от протечек

В случае локальных протечек в запотолочном пространстве жидкость не просачивается внутрь помещения из-за конструктивных особенностей металлического потолка, и позднее может быть удалена при локальном демонтаже одной или нескольких кассет с последующим возвращением на место после вытирания насухо внутренней поверхности кассеты, чтобы предотвратить излишнюю влажность за подвесным потолком.

Дизайн и комбинаторность Дизайн и комбинаторность

В системе можно комбинировать больше 10 вариантов из цветовой палитры, включая как неоднотонные плоские изображения, так и 3D-рельеф, что позволит найти индивидуальное и неповторимое решение для каждого помещения.

Встраиваемые модульные светильники Встраиваемые модульные светильники

Специально для данного потолка разработаны светодиодные светильники, соответствующие типоразмеру кассет, которые не требуется врезать в кассеты, что ускоряет монтаж.

Элементы системы кассетного потолка DIY

Элементы системы кассетного потолка DIY

Монтаж кассетного потолка на стандартной конструкции

Монтаж кассетного потолка на стандартной конструкции

Монтаж кассетного потолка на компактной конструкции

Монтаж кассетного потолка на компактной конструкции

Монтаж кассетного потолка на усиленной конструкции

Монтаж кассетного потолка на усиленной конструкции

Размеры несущей направляющей S02

Размеры несущей направляющей S02

Набор L-профилей для периметра

L-профиль — универсальный алюминиевый элемент для обрамления металлического потолка по периметру помещения. Готовые монтажные отверстия позволяют крепить L-профиль без предварительной разметки. Капинос — загнутая кромка горизонтальной полки — маскирует обрезной край последней декоративной панели и придает потолку визуальный объем по периметру помещения. Отгибные лепестки прижимают декоративные панели к капиносу, фиксируя их на одном уровне без перепада высоты потолка.

L-профиль универсальный для периметра потолка DIY CESAL

Комплектация

Наименование Размеры, мм Количество, шт.
L-профиль
3000х25х25 2
L-профиль, цвет 3306 белый матовый

Планирование и расчет реечного потолка

Предварительные замеры

Предварительные замеры помещения лоя расчета количества наборов реечного потолка DIY CESAL

Выбор направления несущих направляющих

Относительно плана помещения возможно горизонтальное или вертикальное направление несущих направляющих.

С учетом направления монтажа наметьте несущие направляющие на плане помещения. Шаг несущих направляющих равен 300 мм, шаг мини-подвесов / подвесов — не более 1200 мм, отступ от стен — не более 300 мм.

Расчет

Наименование Расход на м², м.п.*
L-профиль
по периметру

* Метр погонный. Определите расход в шт., разделив величину расхода в м.п. на длину изделия в метрах.

Запас на подрез

Для помещений сложной конфигурации — помещения с выступами, нишами, колоннами, треугольные или трапециевидные в плане — рекомендуем увеличить расчетное количество элементов конструкции на величину до 5% для запаса на подрез.

Влагостойкость Влагостойкость

Антикоррозионная стойкость металлических потолков, в сравнении с потолками из минеральной плиты, позволяет не только использовать их в помещениях с высокой влажностью, таких как кухни и санузлы, но и мыть согласно СанПиН 2.1.3.1375-03 (Санитарные правила и нормы) для медицинских учреждений.

Пожаробезопасность Пожаробезопасность

Наши металлические потолки производятся из негорючих материалов и не поддерживают горение, поэтому рекомендуются для применения даже в детских учреждениях и общественных помещениях.

Экологичность Экологичность

В противовес потолкам из ПВХ, металлические потолки CESAL в процессе эксплуатации не выделяют вредных веществ, и в то же время, по сравнению с потолками из гипсокартона и тканевых натяжных, металлические потолки не впитывают и не накапливают в себе вредные вещества из окружающей среды.

Долговечность Долговечность

Даем 25 лет гарантии. Не экономим на толщине металла, не используем сырье вторичной переработки. Все элементы конструкции имеют правильную геометрию и не деформируются со временем, в сравнении с потолками из ПВХ и гипсокартона, что подтверждено регулярными испытаниями. Модульная система крепления панелей позволяет произвести демонтаж и монтаж элементов в любой части потолка.

Удобство монтажа Удобство монтажа

Модульность конструкции металлического потолка, по сравнению с натяжными потолками, минимизирует контроль геометрии, а его декоративные панели не требуют отделки, в отличие от потолков из гипсокартона.

Лучший выбор без компромиссов Лучший выбор без компромиссов

Рейтинг материалов для потолка наглядно демонстрирует бескомпромиссность выбора в пользу металла по всем ключевым критериям оценки.

Преимущества металлических потолков

Надежность Надежность

Конструктивная особенность панели (кассеты) закрытой системы обеспечивает надежность крепления,благодаря которой конструкция выдерживает повышенную ветровую нагрузку.

Защита от протечек Защита от протечек

В случае локальных протечек в запотолочном пространстве жидкость не просачивается внутрь помещения из-за конструктивных особенностей металлического потолка, и позднее может быть удалена при локальном демонтаже одной или нескольких кассет с последующим возвращением на место после вытирания насухо внутренней поверхности кассеты, чтобы предотвратить излишнюю влажность за подвесным потолком.

Дизайн и комбинаторность Дизайн и комбинаторность

В системе можно комбинировать больше 10 вариантов из цветовой палитры, включая как неоднотонные плоские изображения, так и 3D-рельеф, что позволит найти индивидуальное и неповторимое решение для каждого помещения.

Встраиваемые модульные светильники Встраиваемые модульные светильники

Специально для данного потолка разработаны светодиодные светильники, соответствующие типоразмеру кассет, которые не требуется врезать в кассеты, что ускоряет монтаж.

Элементы системы кассетного потолка DIY

Элементы системы кассетного потолка DIY

Монтаж кассетного потолка на стандартной конструкции

Монтаж кассетного потолка на стандартной конструкции

Размеры L-профиля

Размеры L-профиля

Набор грильято «Классик» 100х100х40 мм

Потолок грильято (от итальянского grigliato — решетка) CLASSIC состоит из взаимно перпендикулярных U-образных алюминиевых профилей, образующих решетку 600х600 мм, и несущих направляющих из аналогичных профилей с унифицированным сечением 10х40 мм. Такая конструкция формирует визуально цельный, непрерывный и ритмичный потолок без заметных стыков, и в то же время потолок выглядит ажурным и легким за счет воздушных ячеек между профилями, называемыми растром. Площадь покрытия составляет 11,52 м².

Области применения потолков грильято

Области применения потолков грильято DIY CESAL

Упаковка

Продуманная комплектация набора позволяет быстро и удобно произвести монтаж на небольших площадях, а надежная упаковка позволяет комфортно транспортировать покупку благодаря весу в 16 кг и габаритам 2415х225х115 мм. В каждой упаковке для удобства покупателя вложена инструкция по сборке потолка грильято.

Упаковка набора потолка грильято classic

Комплектация

Наименование Размеры, мм Количество, шт.
Элемент D1 «мама»
600 160
Элемент D2 «папа» 600  160
Направляющая D3
600
16
Направляющая D4
1200 20
Направляющая D5
2400
Соединительный элемент

Дополнительные элементы (докупаются отдельно)

Наименование Размеры, мм Количество, шт.
L-профиль / Угол 19х19
3000
по расчету
Подвес регулируемая высота по расчету

Элементы потолка грильято

Направляющая D5

U-образный алюминиевый профиль сечением 10х40 мм и длиной 2400 мм, который крепится на подвесы.Имеет прорези в верхней части для крепления направляющих и решеток в соответствии с шагом ячейки, отверстия для соединения направляющих по длине и отверстия для подвесов.

Направляющая D5 потолка грильято Classic

Направляющие D4 / D3

U-образные алюминиевые профили сечением 10х40 мм и длиной 1200 мм и 600 мм соответственно, которые закрепляются на направляющей D5, образуя проемы 600х600 мм. Имеют прорези в верхней части для крепления решеток в соответствии с шагом ячейки.

Направляющие D4 / D3 потолка грильято Classic

Элемент D1 «мама»

U-образный алюминиевый профиль сечением 10х40 мм и длиной 600 мм, формирующий решетку грильято. Имеют прорези в верхней части для соединения с элементами D2 «папа» в соответствии с шагом ячейки.

Элемент D1 «мама» потолка грильято Classic

Элемент D2 «папа»

U-образный алюминиевый профиль сечением 10х40 мм и длиной 600 мм, формирующий решетку грильято. Имеют прорези в нижней части для посадки на элементы D1 «мама» в соответствии с шагом ячейки.

Элемент D2 «папа» потолка грильято Classic

Соединительный элемент

Специальный элемент из оцинкованной стали для надежного соединения направляющих D5 по длине. Его выступающие детали фиксируются в отверстиях направляющих D5.

Соединительный элемент для направляющих D5 потолка грильято Classic

L-профиль

Универсальный алюминиевый элемент для обрамления металлического потолка по периметру помещения. Готовые монтажные отверстия позволяют крепить L-профиль без предварительной разметки. Капинос — загнутая кромка горизонтальной полки — маскирует обрезной край последней декоративной панели и придает потолку визуальный объем по периметру помещения. Отгибные лепестки прижимают решетки грильято к капиносу, фиксируя их на одном уровне без перепада высоты потолка.

L-профиль универсальный для периметра потолка DIY CESAL

Угол 19х19

Алюминиевый элемент для обрамления потолка по периметру помещения. Завальцованный край (завальцовка — загиб кромок листового металла с образованием закрытой или частично закрытой петли) маскирует обрезной край обрезаемых профилей решеток.

Угол 19х19 мм

Подвес

Крепеж регулируемой высоты для подвешивания несущей направляющей к черновому потолку. Необходим в случае невозможности крепления несущей направляющей непосредственно к черновому потолку.

Подвес для потолка DIY CESAL

Конструкция потолка грильято

Конструкция потолка грильято Classic 100х100

Особенности

Замковое соединение профилей решетки друг с другом и с несущей направляющей гарантирует надежность и жесткость конструкции даже в случае ощутимой ветровой нагрузки. Профессиональная команда монтажников с высокой скоростью собирает грильято CLASSIC на больших площадях.

Ячеистая структура потолка также позволяет скрывать инженерно-технические коммуникации, размещать элементы системы пожаротушения (спринклеры) без нарушения визуальной монолитности потолка и инспектировать состояние оборудования в запотолочном пространстве без демонтажа.

Ячеистая структура потолка не препятствует движению воздушных потоков и может скрывать расположенное за потолком вентиляционное оборудование, не нарушая визуальную целостность и монолитность конструкции потолка.

Производим грильято с минимальными зазорами благодаря минимальным допускам на производственном оборудовании. Это позволяет более точно совмещать все элементы системы при монтаже, а потолок в результате имеет более аккуратный вид.

Планирование и расчет потолка грильято

Предварительные замеры

Предварительные замеры помещения лоя расчета количества наборов реечного потолка DIY CESAL

Выбор положения направляющих D5

Определение направления осей направляющих D5 (L=2400 мм) производится или вдоль наиболее длинной из стен или параллельно наиболее качественной (ровной) стене. Оптимальным вариантом монтажа будет установка направляющих D5 параллельно стене, длина которой дает наименьший остаток при делении на 2,4 м. Таким образом обрезь направляющих будет сведена к минимуму

Расчет наборов грильято

Наименование Расход на м², шт.
Набор грильято Classic 100х100х40 0,09

Расчет элементов конструкции

Наименование Расход на м²
L-профиль / Угол 19х19
по периметру
Подвес 2,78 шт.

Запас на подрез

Для помещений сложной конфигурации — помещения с выступами, нишами, колоннами, треугольные или трапециевидные в плане — рекомендуем увеличить расчетное количество элементов конструкции на величину до 5% для запаса на подрез.

Влагостойкость Влагостойкость

Антикоррозионная стойкость металлических потолков позволяет не только использовать их в помещениях с высокой влажностью, таких как бассейны, кухни, санузлы, но и мыть.

Пожаробезопасность Пожаробезопасность

Наши металлические потолки производятся из негорючих материалов и не поддерживают горение, поэтому рекомендуются для применения даже в детских учреждениях и общественных помещениях.

Экологичность Экологичность

Металлические потолки CESAL в процессе эксплуатации не выделяют вредных веществ и в то же время не впитывают и не накапливают их в себе из окружающей среды.

Долговечность Долговечность

Предоставляем 25 лет гарантии на металлические потолки. Мы не экономим на толщине металла и не используем сырье вторичной переработки, поэтому все элементы конструкции имеют правильную геометрию и не деформируются со временем, что обеспечивает неоднократный монтаж и демонтаж в случае необходимости.

Быстрый монтаж Быстрый монтаж

Модульный характер элементов системы минимизирует необходимость контроля геометрии металлических потолков, что ускоряет монтаж. Профессиональная команда монтажников с высокой скоростью собирает грильято на больших площадях.

Лучший выбор без компромиссов Лучший выбор без компромиссов

Рейтинг материалов для потолка наглядно демонстрирует бескомпромиссность выбора в пользу металла по всем ключевым критериям оценки.

Преимущества металлических потолков CESAL

Надежность Надежность

Замковое соединение профилей решетки друг с другом и с несущей направляющей гарантирует надежность и жесткость конструкции даже в случае ощутимой ветровой нагрузки.

Вентиляция Вентиляция

Ячеистая структура потолка не препятствует движению воздушных потоков и может скрывать расположенное за потолком вентиляционное оборудование, не нарушая визуальную целостность и монолитность конструкции потолка.

Минимальные зазоры Минимальные зазоры

Производим грильято с минимальными зазорами благодаря минимальным допускам на производственном оборудовании. Это позволяет более точно совмещать все элементы системы при монтаже, а потолок в результате имеет более аккуратный вид.

Элементы системы потолка грильято «Классик»

Элементы системы потолка грильято «Классик»

Монтаж направляющих грильято «Классик»

Монтаж направляющих грильято «Классик»

Монтаж решеток грильято «Классик»

Монтаж решеток грильято «Классик»

Монтаж решеток грильято Classic

Монтаж решеток грильято Classic

Монтаж потолка грильято Classic DIY

Монтаж потолка грильято Classic DIY

Инструкция по монтажу грильято

Инструкция по монтажу грильято

Размеры элементов потолка грильято «Классик»

Размеры элементов потолка грильято «Классик»

Решетка грильято с ячейкой 100х100 мм

Решетка грильято с ячейкой 100х100 мм

Набор грильято «Классик» 50х50х40 мм

Потолок грильято (от итальянского grigliato — решетка) CLASSIC состоит из взаимно перпендикулярных U-образных алюминиевых профилей, образующих решетку 600х600 мм, и несущих направляющих из аналогичных профилей с унифицированным сечением 10х40 мм. Такая конструкция формирует визуально цельный, непрерывный и ритмичный потолок без заметных стыков, и в то же время потолок выглядит ажурным и легким за счет воздушных ячеек между профилями, называемыми растром. Площадь покрытия составляет 5,76 м².

Области применения потолков грильято

Области применения потолков грильято DIY CESAL

Упаковка

Продуманная комплектация набора позволяет быстро и удобно произвести монтаж на небольших площадях, а надежная упаковка позволяет комфортно транспортировать покупку благодаря весу в 16 кг и габаритам 2415х225х115 мм. В каждой упаковке для удобства покупателя вложена инструкция по сборке потолка грильято.

Упаковка набора потолка грильято classic

Комплектация

Наименование Размеры, мм Количество, шт.
Элемент D1 «мама»
600 176
Элемент D2 «папа» 600  176
Направляющая D3
600
20
Направляющая D5
2400
Соединительный элемент

Дополнительные элементы (докупаются отдельно)

Наименование Размеры, мм Количество, шт.
L-профиль / Угол 19х19
3000
по расчету
Подвес регулируемая высота по расчету

Элементы потолка грильято

Направляющая D5

U-образный алюминиевый профиль сечением 10х40 мм и длиной 2400 мм, который крепится на подвесы.Имеет прорези в верхней части для крепления направляющих и решеток в соответствии с шагом ячейки, отверстия для соединения направляющих по длине и отверстия для подвесов.

Направляющая D5 потолка грильято Classic

Направляющая D3

U-образный алюминиевый профиль сечением 10х40 мм и длиной 600 мм, который закрепляется на направляющей D5, образуя проемы 600х600 мм. Имеют прорези в верхней части для крепления решеток в соответствии с шагом ячейки.

Направляющие D4 / D3 потолка грильято Classic

Элемент D1 «мама»

U-образный алюминиевый профиль сечением 10х40 мм и длиной 600 мм, формирующий решетку грильято. Имеют прорези в верхней части для соединения с элементами D2 «папа» в соответствии с шагом ячейки.

Элемент D1 «мама» потолка грильято Classic

Элемент D2 «папа»

U-образный алюминиевый профиль сечением 10х40 мм и длиной 600 мм, формирующий решетку грильято. Имеют прорези в нижней части для посадки на элементы D1 «мама» в соответствии с шагом ячейки.

Элемент D2 «папа» потолка грильято Classic

Соединительный элемент

Специальный элемент из оцинкованной стали для надежного соединения направляющих D5 по длине. Его выступающие детали фиксируются в отверстиях направляющих D5.

Соединительный элемент для направляющих D5 потолка грильято Classic

L-профиль

Универсальный алюминиевый элемент для обрамления металлического потолка по периметру помещения. Готовые монтажные отверстия позволяют крепить L-профиль без предварительной разметки. Капинос — загнутая кромка горизонтальной полки — маскирует обрезной край последней декоративной панели и придает потолку визуальный объем по периметру помещения. Отгибные лепестки прижимают решетки грильято к капиносу, фиксируя их на одном уровне без перепада высоты потолка.

L-профиль универсальный для периметра потолка DIY CESAL

Угол 19х19

Алюминиевый элемент для обрамления потолка по периметру помещения. Завальцованный край (завальцовка — загиб кромок листового металла с образованием закрытой или частично закрытой петли) маскирует обрезной край обрезаемых профилей решеток.

Угол 19х19 мм

Подвес

Крепеж регулируемой высоты для подвешивания несущей направляющей к черновому потолку. Необходим в случае невозможности крепления несущей направляющей непосредственно к черновому потолку.

Подвес для потолка DIY CESAL

Конструкция потолка грильято

Конструкция потолка грильято Сlassic 50х50 DIY CESAL

Особенности

Замковое соединение профилей решетки друг с другом и с несущей направляющей гарантирует надежность и жесткость конструкции даже в случае ощутимой ветровой нагрузки. Профессиональная команда монтажников с высокой скоростью собирает грильято CLASSIC на больших площадях.

Ячеистая структура потолка также позволяет скрывать инженерно-технические коммуникации, размещать элементы системы пожаротушения (спринклеры) без нарушения визуальной монолитности потолка и инспектировать состояние оборудования в запотолочном пространстве без демонтажа.

Ячеистая структура потолка не препятствует движению воздушных потоков и может скрывать расположенное за потолком вентиляционное оборудование, не нарушая визуальную целостность и монолитность конструкции потолка.

Производим грильято с минимальными зазорами благодаря минимальным допускам на производственном оборудовании. Это позволяет более точно совмещать все элементы системы при монтаже, а потолок в результате имеет более аккуратный вид.

Планирование и расчет потолка грильято

Предварительные замеры

Предварительные замеры помещения лоя расчета количества наборов реечного потолка DIY CESAL

Выбор положения направляющих D5

Определение направления осей направляющих D5 (L=2400 мм) производится или вдоль наиболее длинной из стен или параллельно наиболее качественной (ровной) стене. Оптимальным вариантом монтажа будет установка направляющих D5 параллельно стене, длина которой дает наименьший остаток при делении на 2,4 м. Таким образом обрезь направляющих будет сведена к минимуму

Расчет наборов грильято

Наименование Расход на м², шт.
Набор грильято Classic 50х50х40 0,17

Расчет элементов конструкции

Наименование Расход на м²
L-профиль / Угол 19х19
по периметру
Подвес 2,78 шт.

Запас на подрез

Для помещений сложной конфигурации — помещения с выступами, нишами, колоннами, треугольные или трапециевидные в плане — рекомендуем увеличить расчетное количество элементов конструкции на величину до 5% для запаса на подрез.

Влагостойкость Влагостойкость

Антикоррозионная стойкость металлических потолков позволяет не только использовать их в помещениях с высокой влажностью, таких как бассейны, кухни, санузлы, но и мыть.

Пожаробезопасность Пожаробезопасность

Наши металлические потолки производятся из негорючих материалов и не поддерживают горение, поэтому рекомендуются для применения даже в детских учреждениях и общественных помещениях.

Экологичность Экологичность

Металлические потолки CESAL в процессе эксплуатации не выделяют вредных веществ и в то же время не впитывают и не накапливают их в себе из окружающей среды.

Долговечность Долговечность

Предоставляем 25 лет гарантии на металлические потолки. Мы не экономим на толщине металла и не используем сырье вторичной переработки, поэтому все элементы конструкции имеют правильную геометрию и не деформируются со временем, что обеспечивает неоднократный монтаж и демонтаж в случае необходимости.

Быстрый монтаж Быстрый монтаж

Модульный характер элементов системы минимизирует необходимость контроля геометрии металлических потолков, что ускоряет монтаж. Профессиональная команда монтажников с высокой скоростью собирает грильято на больших площадях.

Лучший выбор без компромиссов Лучший выбор без компромиссов

Рейтинг материалов для потолка наглядно демонстрирует бескомпромиссность выбора в пользу металла по всем ключевым критериям оценки.

Преимущества металлических потолков CESAL

Надежность Надежность

Замковое соединение профилей решетки друг с другом и с несущей направляющей гарантирует надежность и жесткость конструкции даже в случае ощутимой ветровой нагрузки.

Вентиляция Вентиляция

Ячеистая структура потолка не препятствует движению воздушных потоков и может скрывать расположенное за потолком вентиляционное оборудование, не нарушая визуальную целостность и монолитность конструкции потолка.

Минимальные зазоры Минимальные зазоры

Производим грильято с минимальными зазорами благодаря минимальным допускам на производственном оборудовании. Это позволяет более точно совмещать все элементы системы при монтаже, а потолок в результате имеет более аккуратный вид.

Элементы системы потолка грильято «Классик»

Элементы системы потолка грильято «Классик»

Монтаж решеток потолка грильято «Классик»

Монтаж решеток потолка грильято «Классик»

Конструкция потолка грильято Сlassic 50х50 DIY CESAL

Конструкция потолка грильято Сlassic 50х50 DIY CESAL

Элементы системы грильято «Классик»

Элементы системы грильято «Классик»

Решетка грильято с ячейкой 50х50 мм

Решетка грильято с ячейкой 50х50 мм

Набор L-профилей для периметра

L-профиль — универсальный алюминиевый элемент для обрамления металлического потолка по периметру помещения. Готовые монтажные отверстия позволяют крепить L-профиль без предварительной разметки. Капинос — загнутая кромка горизонтальной полки — маскирует обрезной край последней декоративной панели и придает потолку визуальный объем по периметру помещения. Отгибные лепестки прижимают решетки грильято к капиносу, фиксируя их на одном уровне без перепада высоты потолка.

L-профиль универсальный для периметра потолка DIY CESAL

Комплектация

Наименование Размеры, мм Количество, шт.
L-профиль
3000х25х25 2
L-профиль, цвет 3306 белый матовый

Планирование и расчет реечного потолка

Предварительные замеры

Предварительные замеры помещения лоя расчета количества наборов реечного потолка DIY CESAL

Выбор положения направляющих D5

Определение направления осей направляющих D5 (L=2400 мм) производится или вдоль наиболее длинной из стен или параллельно наиболее качественной (ровной) стене. Оптимальным вариантом монтажа будет установка направляющих D5 параллельно стене, длина которой дает наименьший остаток при делении на 2,4 м. Таким образом обрезь направляющих будет сведена к минимуму

Расчет

Наименование Расход на м², м.п.*
L-профиль
по периметру

* Метр погонный. Определите расход в шт., разделив величину расхода в м.п. на длину изделия в метрах.

Запас на подрез

Для помещений сложной конфигурации — помещения с выступами, нишами, колоннами, треугольные или трапециевидные в плане — рекомендуем увеличить расчетное количество элементов конструкции на величину до 5% для запаса на подрез.

Влагостойкость Влагостойкость

Антикоррозионная стойкость металлических потолков позволяет не только использовать их в помещениях с высокой влажностью, таких как бассейны, кухни, санузлы, но и мыть.

Пожаробезопасность Пожаробезопасность

Наши металлические потолки производятся из негорючих материалов и не поддерживают горение, поэтому рекомендуются для применения даже в детских учреждениях и общественных помещениях.

Экологичность Экологичность

Металлические потолки CESAL в процессе эксплуатации не выделяют вредных веществ и в то же время не впитывают и не накапливают их в себе из окружающей среды.

Долговечность Долговечность

Предоставляем 25 лет гарантии на металлические потолки. Мы не экономим на толщине металла и не используем сырье вторичной переработки, поэтому все элементы конструкции имеют правильную геометрию и не деформируются со временем, что обеспечивает неоднократный монтаж и демонтаж в случае необходимости.

Быстрый монтаж Быстрый монтаж

Модульный характер элементов системы минимизирует необходимость контроля геометрии металлических потолков, что ускоряет монтаж. Профессиональная команда монтажников с высокой скоростью собирает грильято на больших площадях.

Лучший выбор без компромиссов Лучший выбор без компромиссов

Рейтинг материалов для потолка наглядно демонстрирует бескомпромиссность выбора в пользу металла по всем ключевым критериям оценки.

Преимущества металлических потолков CESAL

Надежность Надежность

Замковое соединение профилей решетки друг с другом и с несущей направляющей гарантирует надежность и жесткость конструкции даже в случае ощутимой ветровой нагрузки.

Вентиляция Вентиляция

Ячеистая структура потолка не препятствует движению воздушных потоков и может скрывать расположенное за потолком вентиляционное оборудование, не нарушая визуальную целостность и монолитность конструкции потолка.

Минимальные зазоры Минимальные зазоры

Производим грильято с минимальными зазорами благодаря минимальным допускам на производственном оборудовании. Это позволяет более точно совмещать все элементы системы при монтаже, а потолок в результате имеет более аккуратный вид.

Элементы системы потолка грильято «Классик»

Элементы системы потолка грильято «Классик»

Монтаж направляющих потолка грильято «Классик»

Монтаж направляющих потолка грильято «Классик»

Монтаж решеток потолка грильято «Классик»

Монтаж решеток потолка грильято «Классик»

Размеры L-профиля

Размеры L-профиля

Угол 19х19 мм для периметра

Угол 19х19 — Алюминиевый элемент для обрамления потолка по периметру помещения. Завальцованный край (завальцовка — загиб кромок листового металла с образованием закрытой или частично закрытой петли) маскирует обрезной край обрезаемых профилей решеток.

Угол 19х19 мм

Комплектация

Наименование Размеры, мм Количество, шт.
Угол 19х19
3000х19х19 2

Планирование и расчет реечного потолка

Предварительные замеры

Предварительные замеры помещения лоя расчета количества наборов реечного потолка DIY CESAL

Выбор положения направляющих D5

Определение направления осей направляющих D5 (L=2400 мм) производится или вдоль наиболее длинной из стен или параллельно наиболее качественной (ровной) стене. Оптимальным вариантом монтажа будет установка направляющих D5 параллельно стене, длина которой дает наименьший остаток при делении на 2,4 м. Таким образом обрезь направляющих будет сведена к минимуму

Расчет

Наименование Расход на м², м.п.*
Угол 19х19
по периметру

* Метр погонный. Определите расход в шт., разделив величину расхода в м.п. на длину изделия в метрах.

Запас на подрез

Для помещений сложной конфигурации — помещения с выступами, нишами, колоннами, треугольные или трапециевидные в плане — рекомендуем увеличить расчетное количество элементов конструкции на величину до 5% для запаса на подрез.

Влагостойкость Влагостойкость

Антикоррозионная стойкость металлических потолков позволяет не только использовать их в помещениях с высокой влажностью, таких как бассейны, кухни, санузлы, но и мыть.

Пожаробезопасность Пожаробезопасность

Наши металлические потолки производятся из негорючих материалов и не поддерживают горение, поэтому рекомендуются для применения даже в детских учреждениях и общественных помещениях.

Экологичность Экологичность

Металлические потолки CESAL в процессе эксплуатации не выделяют вредных веществ и в то же время не впитывают и не накапливают их в себе из окружающей среды.

Долговечность Долговечность

Предоставляем 25 лет гарантии на металлические потолки. Мы не экономим на толщине металла и не используем сырье вторичной переработки, поэтому все элементы конструкции имеют правильную геометрию и не деформируются со временем, что обеспечивает неоднократный монтаж и демонтаж в случае необходимости.

Быстрый монтаж Быстрый монтаж

Модульный характер элементов системы минимизирует необходимость контроля геометрии металлических потолков, что ускоряет монтаж. Профессиональная команда монтажников с высокой скоростью собирает грильято на больших площадях.

Лучший выбор без компромиссов Лучший выбор без компромиссов

Рейтинг материалов для потолка наглядно демонстрирует бескомпромиссность выбора в пользу металла по всем ключевым критериям оценки.

Преимущества металлических потолков CESAL

Надежность Надежность

Замковое соединение профилей решетки друг с другом и с несущей направляющей гарантирует надежность и жесткость конструкции даже в случае ощутимой ветровой нагрузки.

Вентиляция Вентиляция

Ячеистая структура потолка не препятствует движению воздушных потоков и может скрывать расположенное за потолком вентиляционное оборудование, не нарушая визуальную целостность и монолитность конструкции потолка.

Минимальные зазоры Минимальные зазоры

Производим грильято с минимальными зазорами благодаря минимальным допускам на производственном оборудовании. Это позволяет более точно совмещать все элементы системы при монтаже, а потолок в результате имеет более аккуратный вид.

Элементы системы потолка грильято «Классик»

Элементы системы потолка грильято «Классик»

Монтаж направляющих потолка грильято «Классик»

Монтаж направляющих потолка грильято «Классик»

Монтаж решеток потолка грильято «Классик»

Монтаж решеток потолка грильято «Классик»

Размеры угла 19х19 мм

Размеры угла 19х19 мм

Готовые комплекты и универсальные наборы реечных, кассетных потолков и потолков грильято

Готовый розничный продукт в индивидуальной упаковке из жесткого формованного картона, надежно защищающей товар внутри от повреждения во время хранения, транспортировки и выкладки в торговом зале.

Комплекты рассчитаны на типовые помещения и содержат сразу все необходимые элементы, а универсальные наборы и комплектующие к ним приобретают кратно площади помещения. Это максимально выгодно для тщательного контроля расходов на ремонт.

В каждой упаковке находится подробная пошаговая инструкция для самостоятельной сборки потолка.
